Als ich zum ersten Mal mit der Stromübertragung in Berührung kam, klang der Begriff „Hochspannungskabel“ einschüchternd – voller Geheimnisse und, nun ja, Hochspannung. Doch wie ich erkannte, sind diese Kabel die Lebensadern unserer elektrischen Systeme und versorgen Haushalte, Industrie und Städte mit Strom. Egal, ob Sie Projektmanager, Ingenieur oder einfach nur neu in der elektrischen Infrastruktur sind – dieser Leitfaden ist für Sie geschrieben. Wir entmystifizieren gemeinsam Hochspannungskabel, erläutern ihre Rolle, ihren Aufbau und geben praktische Installationstipps, damit Sie fundierte Entscheidungen für Ihr nächstes Projekt treffen können.
Was ist ein Hochspannungskabel?
Hochspannungskabel (HV) dienen der Übertragung elektrischer Energie mit Spannungen von 1 kV bis 1000 kV. Sie transportieren Strom über weite Strecken von Kraftwerken zu Umspannwerken und verteilen ihn manchmal auch innerhalb städtischer Netze. Hochspannungskabel wirken wie große Arterien – sie transportieren Energie effizient und mit minimalen Verlusten dorthin, wo sie am meisten benötigt wird.
Im Gegensatz zu herkömmlichen Leitungen sind diese Kabel für hohe elektrische Belastungen ausgelegt, bieten mechanischen Schutz und eine robuste Isolierung. Sie werden häufig sowohl für die ober- als auch unterirdische Stromübertragung in Stadtzentren und Industrieumgebungen eingesetzt, wo Zuverlässigkeit und Sicherheit oberste Priorität haben.
Wo werden Hochspannungskabel verwendet?
Eines der bemerkenswerten Dinge an Hochspannungskabeln ist ihre Vielseitigkeit:
- Städtische Stromnetze: Durch die unterirdische Verlegung wird Platz gespart, die Ästhetik der Stadt verbessert und die Anfälligkeit für Unfälle oder Unwetter verringert.
- Industrieanlagen: Anschluss von Umspannwerken und schweren Maschinen, um eine stabile Stromversorgung für Produktionsaktivitäten sicherzustellen.
- Erneuerbare Energien: Übertragung von Solar- oder Windstrom ins Netz.
- Transport: Stromversorgung für U-Bahn-Linien, Hochgeschwindigkeitszüge und Verkehrsmanagementsysteme.
Tatsächlich ist fast jedes große moderne Infrastrukturprojekt irgendwann auf Hochspannungskabel angewiesen.
Wie funktioniert ein Hochspannungskabel?
Ich stelle mir ein Hochspannungskabel gerne als einen gut gepanzerten Zug vor, der wertvolle Fracht (Strom) durch einen Tunnel transportiert. Es besteht aus mehreren Schutzschichten, von denen jede eine bestimmte Aufgabe hat:
| Komponente | Beschreibung |
|---|---|
| Leiter | Die Schiene, die normalerweise aus Kupfer oder Aluminium besteht, leitet den elektrischen Strom effizient. |
| Isolierung | Umgibt den Leiter und verhindert, dass Elektrizität entweicht – oft vernetztes Polyethylen (XLPE) oder Polyvinylchlorid (PVC). |
| Schild/Bettung | Eine Metallschicht (z. B. Aluminium- oder Kupferband) sorgt für elektromagnetische Abschirmung und blockiert Störungen. |
| Rüstung (optional) | Wie ein Kettenhemd für das Kabel schützt eine Panzerung aus Stahldraht oder Band vor mechanischer Belastung, insbesondere wenn die Kabel vergraben oder raueren Umgebungen ausgesetzt sind. |
| Mantel | Die Außenhaut, normalerweise aus PVC oder Polyethylen, schützt die gesamte Baugruppe vor Feuchtigkeit, Chemikalien oder Abrieb. |
Dieser mehrschichtige Aufbau ist entscheidend für Haltbarkeit und Sicherheit. Bei vergrabenen Hochspannungskabeln ist die Panzerung besonders wichtig, ähnlich wie ein U-Bahn-System robuste Tunnelauskleidungen zum Schutz benötigt.

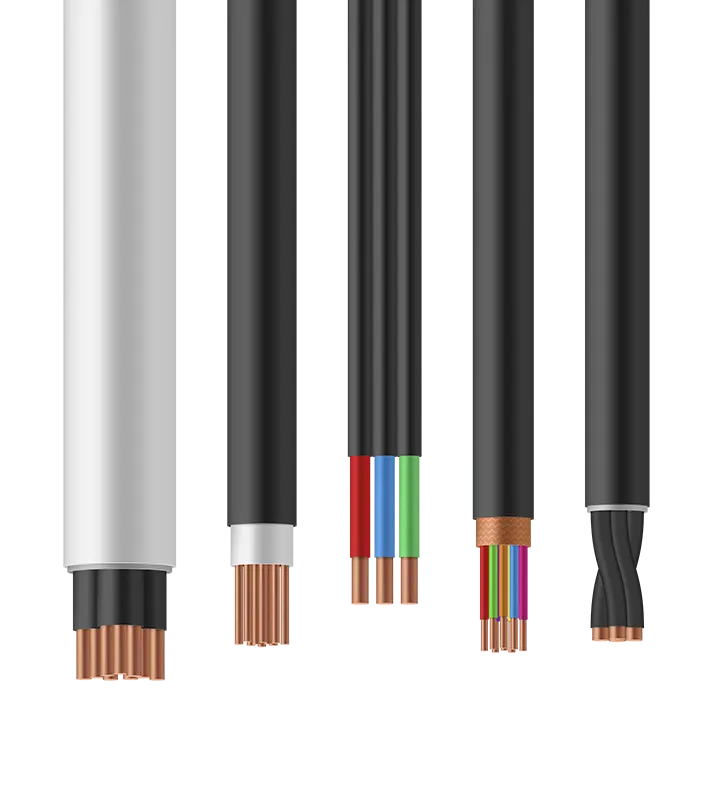

Arten von Hochspannungskabeln
Die Wahl des Hochspannungskabels hängt nicht nur von der Spannung, sondern auch von der Umgebung und der Anwendung ab. Hier sind einige der gängigsten Typen, mit denen ich gearbeitet oder die ich Kunden empfohlen habe:
Nach Leitermaterial
Kupferkern: Bietet hervorragende Leitfähigkeit und mechanische Festigkeit – bevorzugt für Hoch- und Höchstspannungsanwendungen.
Aluminiumkern: Leichter und wirtschaftlicher, jedoch normalerweise für Mittel- und Niederspannungsanwendungen reserviert.
Nach Struktur
Single-Core oder Multi-Core: Abhängig vom Leistungsbedarf und den Installationsanforderungen (Einzelader zur Übertragung, Mehraderader zur Verteilung).
Gepanzert vs. ungepanzert: Für unterirdische oder exponierte Umgebungen ist eine Panzerung von entscheidender Bedeutung.
Durch Isolierung und Ummantelung
XLPE-isolierte Kabel (zB YJV): Bekannt für hohe mechanische Festigkeit und thermische Belastbarkeit.
PVC-isolierte Kabel (zB VV): Weit verbreitet, kostengünstig und einfach zu installieren.
Wenn Sie eine vollständige Palette von Hochspannungskabeln erkunden möchten – einschließlich XLPE und gepanzerten Optionen – bietet LX CABLE eine spezielle Kategorie für Stromkabel zugeschnitten auf anspruchsvolle Umgebungen.
Typische Anwendungen und Installationsszenarien
Je nach Szenario kann das von Ihnen ausgewählte Kabel einen großen Einfluss auf die Systemstabilität und Kosteneffizienz haben:
- Innen- und Tunnelinstallationen: Oftmals werden feuerhemmende oder raucharme, halogenfreie Kabel empfohlen.
- Direkte Bestattung: Mit Stahlband gepanzerte oder doppelt ummantelte Kabel helfen, äußeren mechanischen Kräften und Feuchtigkeit standzuhalten.
- Kabeltrassen oder -gestelle: Insbesondere in geschützten Umgebungen können ungepanzerte Kabel mit geeigneter Ummantelung ausreichend sein.
In Industriegebieten werden beispielsweise häufig gepanzerte Hochspannungskabel mit Kupferkern verwendet, während Energieversorger für Freileitungen kostengünstige Kabel mit Aluminiumkern wählen. Wir haben sogar Lösungspakete für Kraftwerke für erneuerbare Energien geliefert, für die langlebige und wetterbeständige Kabel unerlässlich sind.
So wählen Sie das richtige Hochspannungskabel für Ihr Projekt
Es geht nicht nur darum, ein Kabel auszuwählen und fertig. Sie müssen Folgendes berücksichtigen:
| Faktor | Rücksichtnahme |
|---|---|
| Spannungs- und Lastanforderungen | Wählen Sie immer ein Kabel, das für die maximale Spannung und Stromstärke ausgelegt ist, die in Ihrer Anwendung erwartet wird. |
| Installationsumgebung | Unterirdisch? Überirdisch? In Innenräumen? Jedes Szenario beeinflusst die notwendigen Schutzmaßnahmen. |
| Kabellänge und -verlegung | Bei längeren Strecken kann eine zusätzliche Isolierung oder ein größerer Leiterquerschnitt erforderlich sein, um den Leistungsverlust zu minimieren. |
| Einhaltung gesetzlicher Vorschriften | Stellen Sie sicher, dass Ihre Wahl den nationalen und internationalen Sicherheits- und Qualitätsstandards entspricht. |
Mit über 25 Jahre ErfahrungUnser Team bei LX Cable hat Hunderte von Kunden durch diesen Entscheidungsprozess begleitet. Ob Sie ein neues Umspannwerk planen oder ein Stadtnetz modernisieren, die Inanspruchnahme unseres technischen Supports kann den entscheidenden Unterschied machen.
Bewährte Verfahren für die Installation von Hochspannungskabeln
Die richtige Installation ist ebenso wichtig wie die Kabelauswahl. Folgendes habe ich in jahrelanger Praxis gelernt:
Verwenden Sie geeignete Werkzeuge und Zubehör
Stellen Sie sicher, dass Steckverbinder, Klemmen und Halterungen den Spezifikationen Ihres Kabels entsprechen. Vielleicht möchten Sie unser Angebot an Stromleitungshardware für kompatible Installationsprodukte.
Biegeradius steuern
Biegen Sie Kabel niemals unter den angegebenen Mindestradius, da dies die innere Isolierung beschädigen und zu Ausfällen führen kann.
Sauberkeit wahren
Halten Sie die Kabelenden beim Spleißen oder Verbinden stets sauber und vermeiden Sie, dass Verunreinigungen in die Isolationsschichten gelangen.
Test nach der Installation
Führen Sie vor dem Einschalten von Kabeln regelmäßig Spannungs- und Isolationswiderstandstests durch – die Sicherheit sollte immer an erster Stelle stehen.
Wenn Sie mit der Installation noch nicht vertraut sind, sollten Sie die Zusammenarbeit mit einem zertifizierten Installateur in Betracht ziehen oder eine technische Schulung in Anspruch nehmen.
Sicherheitshinweise für Hochspannungskabel
Es versteht sich von selbst, aber ich sage es trotzdem: Hochspannung ist gefährlich. Auch wenn Sie nur mit Kabeln arbeiten, vernachlässigen Sie niemals die persönliche Schutzausrüstung (PSA), halten Sie die Lockout/Tagout-Standards ein und wenden Sie sich im Zweifelsfall an einen erfahrenen Fachmann.
Ich vergleiche Hochspannungsnetze oft mit stark befahrenen Autobahnen: Ordnungsgemäße Absperrungen, Regeln und Beschilderungen sorgen für einen sicheren Betrieb. Bei Hochspannungskabeln spielen robuste Isolierung, Schutzpanzerung und strenge Tests die gleiche Rolle.
Warum sollten Sie sich bei Hochspannungsprojekten für LX-Kabel entscheiden?
Unsere Expertise beschränkt sich nicht nur auf die Herstellung hochwertiger Kabel – wir bieten Ihnen auch Komplettlösungen und After-Sales-Support, der Sie von der Spezifikation bis zur Installation begleitet. Alle unsere Produkte unterliegen strengen Qualitätskontrollen, wie auf unserer Seite zur Qualitätssicherung beschrieben. Nachhaltigkeit, Kosteneffizienz und schnelle Lieferung sind unsere Versprechen bei jeder Bestellung.
Möchten Sie mehr erfahren? Entdecken Sie alle unsere Hochspannungskabel oder sehen Sie sich unsere Stromleitungshardware Lösungen für die durchgängige Projektunterstützung.
Fazit: Starten Sie Ihr Hochspannungskabelprojekt mit Zuversicht
Hochspannungskabelsysteme sind zwar komplex, die Prinzipien sind jedoch einfach: Wählen Sie den richtigen Typ, stellen Sie eine qualitativ hochwertige Installation sicher und verlassen Sie sich bei Bedarf auf fachkundige Beratung. Bei LX Cable setzen wir uns mit Leidenschaft dafür ein, Hochspannungslösungen für jedermann zugänglich und zuverlässig zu machen – egal, ob es Ihr erstes oder Ihr hundertstes Projekt ist.
Wenn Sie spezielle Anforderungen oder Installationsprobleme haben, ist unser Engineering-Team nur einen Klick entfernt. Kontaktieren Sie uns Rufen Sie uns noch heute an, um individuelle Beratung, technischen Support oder ein detailliertes Angebot für Ihr nächstes Kraftübertragungsprojekt zu erhalten.
Bei Hochspannung geht es nicht nur um Potenzial – es geht um die Schaffung von Möglichkeiten. Lassen Sie uns gemeinsam vorankommen.
