Toe ek die eerste keer in die wêreld van kragoordrag betree het, het die term "hoëspanningskabel" intimiderend geklink - gelaai met beide misterie en, wel, hoëspanning. Maar soos ek begin verstaan het, is hierdie kabels die noodsaaklike are van ons elektriese stelsels, wat stilweg huise, nywerhede en stede van krag voorsien. Of jy nou 'n projekbestuurder, ingenieur of bloot nuut met elektriese infrastruktuur is, hierdie gids is vir jou geskryf. Kom ons demistifiseer saam hoëspanningskabels, gaan deur hul rol, struktuur en praktiese installasiewenke, en help jou om ingeligte keuses vir jou volgende projek te maak.
Wat is 'n hoogspanningskabel?
Hoëspanningskabels (HV) is ontwerp om elektriese energie teen spannings van 1 kV tot 1000 kV oor te dra. Jy sal vind dat hulle krag oor lang afstande van kragstasies na substasies dra, en soms elektrisiteit binne stedelike netwerke versprei. As jy aan die menslike liggaam dink, tree hoëspanningskabels baie op soos hoofslagare – hulle beweeg energie doeltreffend waar dit die nodigste is met minimale verlies.
Anders as tradisionele bedrading, is hierdie kabels ontwerp om hoë elektriese spanning te hanteer, meganiese beskerming te bied en robuuste isolasie te bied. Hulle word algemeen gebruik vir beide oorhoofse en ondergrondse kragoordrag in stadsentrums en industriële omgewings, waar betroubaarheid en veiligheid ononderhandelbaar is.
Waar word hoëspanningskabels gebruik?
Een van die merkwaardige dinge omtrent HV-kabels is hul veelsydigheid:
- Stedelike kragnetwerke: Ondergronds begrawe om ruimte te bespaar en die stadsestetika te verbeter, asook om blootstelling aan ongelukke of erge weer te verminder.
- Industriële Fasiliteite: Verbind substasies en swaar masjinerie, wat stabiele krag vir produksieaktiwiteite verseker.
- Hernubare Energie: Die oordrag van son- of windopgewekte elektrisiteit na die netwerk.
- Vervoer: Voorsiening van krag vir metrolyne, hoëspoed-spoorweë en verkeersbestuurstelsels.
Trouens, byna elke groot moderne infrastruktuurprojek maak op een of ander stadium staat op hoogspanningskabels.
Hoe werk 'n hoogspanningskabel?

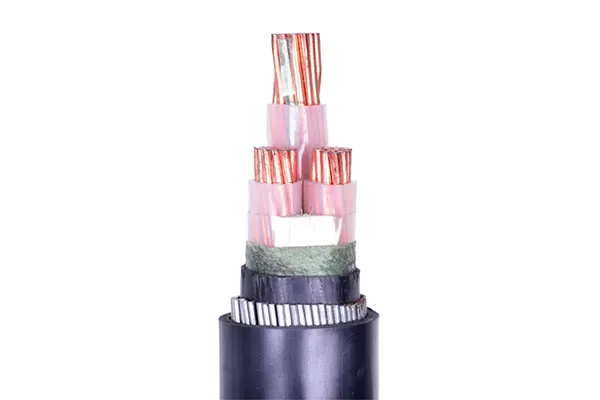

Ek hou daarvan om 'n hoogspanningskabel voor te stel as 'n goed gepantserde trein wat waardevolle vrag (elektrisiteit) deur 'n tonnel vervoer. Dit het verskeie beskermende lae, elk met 'n spesifieke taak:
| Komponent | Beskrywing |
|---|---|
| Dirigent | Die spoor, gewoonlik van koper of aluminium gemaak, dra die elektriese stroom doeltreffend. |
| Isolasie | Omring die geleier en verhoed dat elektrisiteit ontsnap—dikwels kruisgekoppelde poliëtileen (XLPE) of polivinielchloried (PVC). |
| Skild/Beddinggoed | 'n Metaallaag (soos aluminium- of koperband) bied elektromagnetiese afskerming en blokkeer interferensie. |
| Pantser (Opsioneel) | Soos kettingpantser vir die kabel—staaldraad- of bandpantser beskerm teen meganiese spanning, veral wanneer kabels begrawe of aan strawer omgewings blootgestel word. |
| Skede | Die buitenste laag, tipies PVC of poliëtileen, beskerm die hele samestelling teen vog, chemikalieë of skuur. |
Hierdie meerlaagstruktuur is noodsaaklik vir duursaamheid en veiligheid. Vir begrawe HV-kabels is pantserwerk veral belangrik, net soos 'n moltreinstelsel stewige tonnelvoerings vir beskerming benodig.

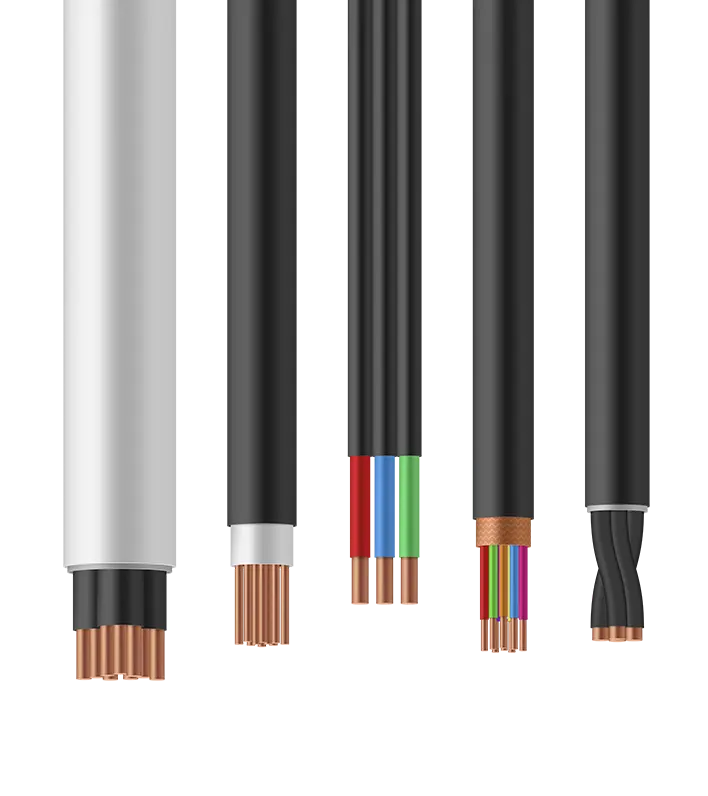

Tipes hoogspanningskabels
Die keuse van HV-kabel hang nie net van die spanning af nie, maar ook van die omgewing en toepassing. Hier is van die mees algemene tipes waarmee ek gewerk het of wat ek aan kliënte aanbeveel het:
Deur Geleiermateriaal
Koperkern: Bied uitstekende geleidingsvermoë en meganiese sterkte—verkieslik vir hoë- en ekstrahoëspanningstoepassings.
Aluminium Kern: Ligter en meer ekonomies, maar gewoonlik gereserveer vir medium- en laerspanningstoepassings.
Volgens Struktuur
Enkelkern of Multikern: Afhangende van kragvereistes en installasiebehoeftes (enkel vir transmissie, multikern vir verspreiding).
Gepantser teenoor Nie-gepantser: Pantser is noodsaaklik vir ondergrondse of blootgestelde omgewings.
Deur Isolasie en Omhulsel
XLPE-geïsoleerde kabels (bv. YJV): Bekend vir hoë meganiese sterkte en termiese uithouvermoë.
PVC-geïsoleerde kabels (bv. VV): Wyd gebruik, koste-effektief en maklik om te installeer.
As jy 'n volledige reeks hoogspanningskabels wil verken – insluitend XLPE- en gepantserde opsies – bied LX CABLE 'n toegewyde kategorie vir Kragkabels aangepas vir veeleisende omgewings.
Tipiese toepassings en installasiescenario's
Afhangende van die scenario, kan die kabel wat jy kies 'n groot impak hê op die stelsel se veerkragtigheid en koste-effektiwiteit:
- Binnenshuise en tonnelinstallasies: Brandvertragende of lae-rook, halogeenvrye kabels word dikwels aanbeveel.
- Direkte Begrafnis: Staalband-gepantserde of dubbelomhulde kabels help om eksterne meganiese kragte en vog te weerstaan.
- Kabelbakke of -rakke: Ongepantserde kabels met geskikte omhulsel kan voldoende wees, veral in beskermde omgewings.
Byvoorbeeld, industriële sones sal dikwels gepantserde, koperkern HV-kabels gebruik, terwyl nutsmaatskappye kan kies vir koste-effektiewe aluminiumkernkabels vir oorhoofse transmissielyne. Ons het selfs oplossingspakkette vir hernubare kragsentrales verskaf, waar langdurige en weerbestande kabels 'n moet is.
Hoe om die regte hoëspanningskabel vir jou projek te kies
Dit gaan nie net daaroor om 'n kabel te kies en dit 'n dag te noem nie. Jy sal die volgende in ag moet neem:
| Faktor | Oorweging |
|---|---|
| Spannings- en lasvereistes | Kies altyd 'n kabel wat gegradeer is vir die maksimum spanning en stroom wat in u toepassing verwag word. |
| Installasie-omgewing | Ondergronds? Bo-oor? Binnenshuis? Elke scenario beïnvloed die nodige beskermende maatreëls. |
| Kabellengte en -roetering | Langer lopies mag dalk ekstra isolasie of groter geleiergroottes vereis om kragverlies te verminder. |
| Regulatoriese Nakoming | Maak seker dat jou keuse aan nasionale en internasionale standaarde vir veiligheid en gehalte voldoen. |
Met meer as 25 jaar ondervindingOns span by LX Cable het honderde kliënte deur hierdie besluitnemingsproses gelei. Of jy nou 'n nuwe substasie ontwerp of 'n stadsnetwerk opgradeer, om tegniese ondersteuning te kontak, kan die verskil maak.
Beste praktyke vir die installering van hoëspanningskabels
Behoorlike installasie is net so belangrik soos kabelkeuse. Hier is wat ek oor jare se praktiese projekte geleer het:
Gebruik behoorlike gereedskap en bykomstighede
Maak seker dat verbindings, klampe en ondersteuningshakies ooreenstem met jou kabel se spesifikasies. Jy kan gerus ons reeks verken kraglyn hardeware vir versoenbare installasieprodukte.
Beheer buigradius
Moet nooit kabels onder hul gespesifiseerde minimum radius buig nie, aangesien dit interne isolasie kan beskadig en tot mislukking kan lei.
Handhaaf netheid
Hou kabelpunte altyd skoon tydens splitsing of verbinding, en vermy dat kontaminante die isolasielae binnedring.
Toets na installasie
Voer gereeld spannings- en isolasieweerstandstoetse uit voordat kabels aangeskakel word—veiligheid moet altyd eerste kom.
As jy nuut is met installasie, oorweeg dit om met 'n gesertifiseerde installeerder saam te werk of tegniese opleiding te kry.
Veiligheidsadvies vir hoëspanningskabels
Dit spreek vanself, maar ek sal dit in elk geval sê: hoë spanning is gevaarlik. Selfs al hanteer jy net kabels, moet nooit persoonlike beskermende toerusting (PPE) verwaarloos nie, hou by die uitsluitings-/etiketteringsstandaarde, en raadpleeg 'n ervare professionele persoon as jy enige twyfel het.
Ek vergelyk dikwels hoëspanningstelsels met besige snelweë: behoorlike versperrings, reëls en bewegwijzering hou dinge veilig aan die gang. In die wêreld van HV-kabels speel robuuste isolasie, beskermende wapenrusting en streng toetsing dieselfde rol.
Waarom LX-kabel vir hoëspanningsprojekte kies?
Ons kundigheid is nie beperk tot die vervaardiging van topvlak-kabels nie—ons bied ook eenstop-oplossings en na-verkope-ondersteuning om u van spesifikasie tot finale installasie te lei. Al ons produkte ondergaan streng kwaliteitskontroles, soos uiteengesit op ons Gehalteversekeringsbladsy. Volhoubaarheid, koste-effektiwiteit en vinnige aflewering is beloftes wat ons vir elke bestelling nakom.
Gereed om meer te leer? Verken al ons hoëspanning kragkabels of sien ons kraglyn hardeware oplossings vir end-tot-end projekondersteuning.
Gevolgtrekking: Begin jou hoogspanningskabelprojek met vertroue
Alhoewel hoëspanningskabelstelsels kompleks is, is die beginsels eenvoudig: kies die regte tipe, verseker kwaliteit installasie en vertrou op kundige leiding wanneer nodig. By LX Cable is ons passievol daaroor om hoëspanningsoplossings toeganklik en betroubaar te maak vir almal – of dit nou jou eerste projek of jou honderdste is.
Indien u spesifieke vereistes of installasie-uitdagings het, is ons ingenieurspan net 'n klik weg. Kontak ons vandag om persoonlike advies, tegniese ondersteuning of 'n gedetailleerde kwotasie vir u volgende kragoordragprojek te kry.
Hoë spanning gaan nie net oor potensiaal nie—dit gaan oor die aandryf van moontlikhede. Kom ons beweeg saam vorentoe.
