전력이 한 곳에서 다른 곳으로, 특히 장거리나 건설 현장을 통해 어떻게 전달되는지 궁금했던 적이 있으신가요? 이를 가능하게 하는 케이블은 단순한 전선이 아닙니다. 혹독한 환경을 견뎌내고 원활하고 안정적인 송전을 보장하도록 정교하게 설계된 시스템입니다. 전력 케이블 제조는 이러한 목표 달성에 핵심적인 역할을 합니다. 이 블로그에서는 케이블 제조의 핵심 기술과 엔지니어링, 그리고 그 중요한 역할에 대해 살펴보겠습니다.
전력 케이블의 핵심 구성 요소
복잡성을 완전히 이해하려면 전력 케이블 제조이러한 필수 시스템을 구성하는 핵심 구성 요소를 살펴보는 것이 중요합니다. 각 핵심 요소를 자세히 살펴보겠습니다.

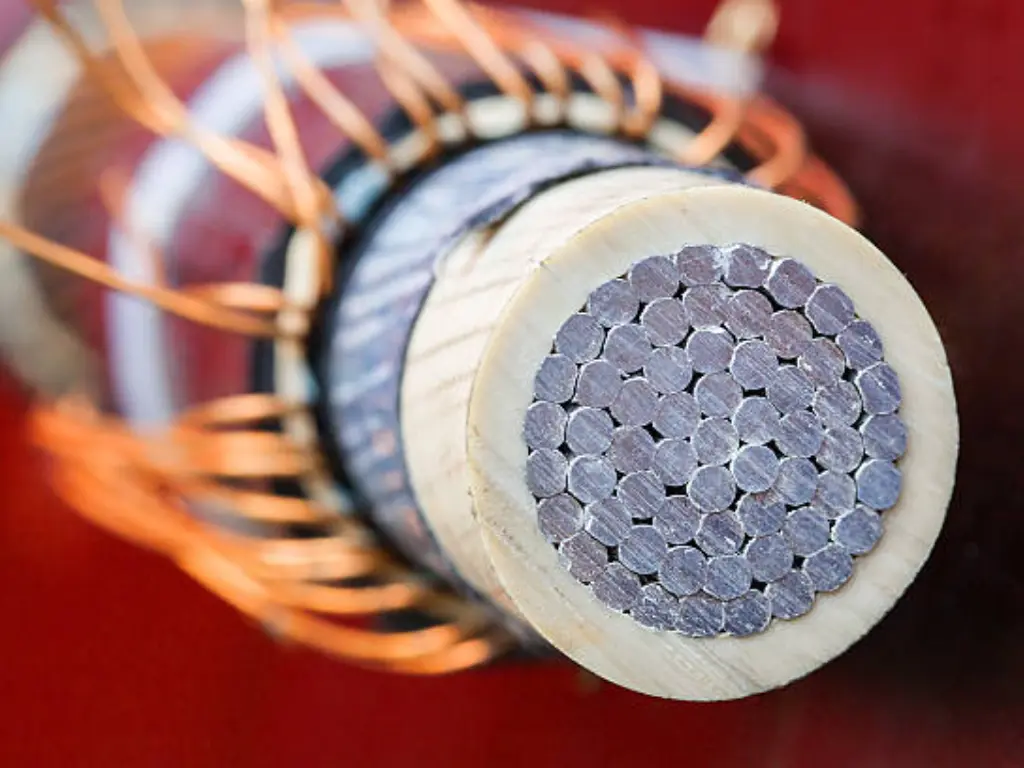

지휘자
도체는 모든 전력 케이블의 핵심으로, 전류를 전달하는 역할을 합니다. 구리와 알루미늄은 도체에 가장 일반적으로 사용되는 소재이며, 각각 고유한 장점을 가지고 있습니다. 뛰어난 전도성으로 유명한 구리는 높은 효율과 최소한의 에너지 손실이 중요한 상황에서 선호되는 경우가 많습니다. 하지만 높은 가격과 무게는 고려해야 할 요소입니다. 반면 알루미늄은 가볍고 비용 효율적이지만 전도성이 낮습니다. 따라서 고전압 전력 케이블 제조업체는 예산 제약 내에서 최상의 성능을 보장하기 위해 이러한 단점들을 균형 있게 고려해야 합니다.
격리
절연은 전기적 고장을 방지하고 안전한 전력 송전을 보장하는 데 매우 중요합니다. 가교 폴리에틸렌(XLPE)은 뛰어난 열 안정성과 기계적 강도로 널리 사용되는 소재입니다. 또 다른 인기 소재인 에틸렌 프로필렌 고무(EPR)는 뛰어난 유연성과 환경 스트레스에 대한 내성을 제공합니다. 가스 절연 시스템은 고전압 케이블에도 사용되어 좁은 공간에서 더 나은 절연을 제공합니다. 각 절연 유형은 전압 요구 사항, 환경 조건 및 케이블의 수명에 따라 선택됩니다.
차폐
차폐는 도체 주변의 전기장을 관리하고 전자파 간섭(EMI)을 최소화하는 데 필수적입니다. 일반적으로 탄소 함유 폴리머로 만들어진 반도체 층은 현대 케이블에서 전기장을 제어하는 데 널리 사용됩니다. 이 차폐층은 특히 인구 밀집 지역이나 민감한 지역에서 전력 전송의 안정성과 안전성을 보장합니다.
갑옷/칼집
전력 케이블은 압착력, 마모, 혹독한 실외 환경 노출 등 물리적인 응력에 노출되는 경우가 많습니다. 내부 부품을 보호하기 위해 일반적으로 강철이나 알루미늄으로 된 외장층이 적용됩니다. 이러한 금속은 견고한 기계적 보호 기능을 제공합니다. 실외용으로는 고밀도 폴리에틸렌(HDPE)과 같은 자외선 차단 폴리머가 외장재로 사용되어 케이블을 유해한 자외선 및 환경적 마모로부터 보호합니다.
재료
전력 케이블에 사용되는 재료는 점점 더 지속 가능성을 염두에 두고 설계되고 있습니다. 전력 케이블 공급업체 이제 무연 피복 및 재활용 가능한 XLPE와 같은 재활용 가능한 부품을 우선시해야 합니다. 또한, 바이오 기반 폴리머와 같은 친환경 소재가 주목을 받고 있으며, 전력 케이블의 환경 영향을 줄이고 있습니다. 저탄소 알루미늄 도체를 사용하면 최신 전력 케이블의 친환경성이 더욱 향상됩니다.
전력 케이블의 설계 고려 사항
전력 케이블을 설계할 때는 케이블이 의도된 용도에 부합하도록 여러 요소를 고려해야 합니다. 각각의 설계 결정은 케이블의 효율성, 안전성, 그리고 작동 수명에 직접적인 영향을 미칩니다.
전압 정격(HV/EHV)
전압 정격은 가장 중요한 설계 고려 사항 중 하나입니다. 고전압(HV) 및 초고전압(EHV) 케이블은 훨씬 더 많은 전력을 처리할 수 있도록 설계되었으며, 이러한 전력 수준에서도 안전한 작동을 보장하기 위해 고급 절연 및 차폐 기술을 적용했습니다. 고전압 전력 케이블 제조업체 케이블이 에너지 손실 없이 장거리에서 효과적으로 작동하도록 하려면 신중하게 재료와 설계 매개변수를 선택해야 합니다.
암페어시티
전류 용량은 케이블이 안전하게 전달할 수 있는 최대 전류량을 나타냅니다. 전류 용량은 도체 크기, 절연 재료, 환경 조건 등의 요인에 따라 결정됩니다. 케이블의 안전성과 수명을 유지하려면 적절한 전류 용량을 확보하는 것이 필수적입니다.
코로나 방전에 대한 저항성
코로나 방전은 도체 주변의 전기장이 너무 강해져 주변 공기를 이온화시켜 에너지 손실과 케이블 성능 저하를 초래할 때 발생합니다. 따라서 코로나 방전을 최소화하는 것은 특히 고전압에서 작동하는 케이블의 경우 핵심적인 설계 고려 사항입니다. 코로나 방전 발생을 줄이기 위해 고급 차폐 및 절연 재료가 사용됩니다.
전력 케이블 제조 공정
전력 케이블 제조 공정은 복잡하며, 최종 제품의 신뢰성, 안전성, 그리고 효율성을 보장하기 위해 여러 단계가 필요합니다. 각 단계는 전기적 및 기계적 응력을 모두 견딜 수 있는 고품질 제품을 만드는 데 중점을 둡니다.
1단계: 도체 생산
전력 케이블 제조의 첫 단계는 도체 제작입니다. 여기에는 원재료를 긴 가닥으로 뽑아내는 인발(wire drawing)과, 이 개별 전선들을 꼬아 도체를 만드는 연선(stranding)이 포함됩니다. 도체를 압축하면 고주파 전류가 도체 외부 표면을 따라 흐르는 현상인 표피 효과를 줄여 궁극적으로 전기 효율을 향상시키는 데 도움이 됩니다.
2단계: 단열재 압출
도체가 준비되면 다음 단계는 절연체 압출입니다. 3중 압출 공정을 사용하여 균일한 절연층을 도포하여 기공이나 취약한 부분이 없도록 합니다. XLPE의 증기 경화와 같은 가교 공정은 절연체의 열 안정성을 향상시켜 고온 및 혹독한 환경에서도 열화 없이 견딜 수 있도록 합니다.
3단계: 차폐 및 덮개
절연 후, 케이블은 전기 간섭 및 외부 손상으로부터 보호하기 위해 금속 차폐막(구리 또는 알루미늄 테이프)으로 코팅됩니다. 또한 케이블의 수명을 연장하기 위해 부식 방지 코팅이 적용됩니다. 외부 피복은 특히 실외 또는 산업 환경에서 사용되는 케이블에 적합한 자외선 및 내화학성을 갖춘 특수 폴리머를 사용하여 압출 성형됩니다.
4단계: 테스트 및 품질 관리
전력 케이블 제조의 마지막 단계는 광범위한 테스트와 품질 관리를 포함합니다. 절연 취약성을 감지하기 위해 부분 방전 시험을 수행하고, 케이블이 고전압을 견딜 수 있는지 확인하기 위해 내전압 시험을 실시합니다. 또한 케이블의 기계적 내구성을 검증하기 위해 인장 강도 시험도 실시합니다. IEC 60502, IEEE 386, ASTM B8과 같은 국제 표준을 준수하여 케이블이 의도된 용도에 적합한지 확인합니다.
기술 표준 및 인증
전력 케이블은 안전성, 신뢰성, 성능을 보장하기 위해 엄격한 기술 표준과 인증을 거쳐야 합니다.
글로벌 표준: IEC, IEEE 및 지역 인증
국제전기기술위원회(IEC)와 미국 전기전자기술자협회(IEEE)의 국제 표준은 전력 케이블 설계, 제조 및 시험에 대한 포괄적인 지침을 제공합니다. UL과 CE와 같은 지역 인증 또한 케이블이 해당 지역의 안전 및 성능 요건을 충족하는지 확인하는 데 매우 중요합니다.
주요 테스트
전력 케이블 인증에는 여러 가지 시험이 필수적입니다. 열 사이클링은 케이블에 대한 온도 변화의 장기적인 영향을 시뮬레이션하는 반면, 노화 시험은 케이블의 노화 과정을 가속화하여 시간 경과에 따른 케이블의 성능을 평가합니다. IEC 60332와 같은 난연성 시험은 특히 터널이나 변전소와 같은 민감한 환경에서 케이블이 화재 위험을 견딜 수 있는지 확인합니다.
전력 케이블 기술의 혁신
전력 케이블 제조 분야는 끊임없이 발전하고 있으며, 기술의 발전으로 더욱 효율적이고 지속 가능한 케이블이 개발되고 있습니다.
고온 초전도(HTS) 케이블
극저온에서 저항 없이 전기를 전달하는 소재로 제작된 HTS 케이블은 장거리 전력 전송 시 에너지 손실을 크게 줄일 수 있는 잠재력을 제공합니다. 이 케이블은 에너지 손실을 최소화하면서 대량의 전력을 전송할 수 있어 대륙 간 전력망에 이상적입니다.
스마트 케이블
스마트 케이블은 설계에 광섬유를 통합하여 부하 및 고장을 실시간으로 모니터링할 수 있습니다. 이 기술은 예측 유지보수를 가능하게 하여 고장으로 이어지기 전에 잠재적 문제를 파악하고 전력 송전망의 전반적인 신뢰성을 향상시킵니다.
HVDC 케이블
고전압 직류(HVDC) 케이블은 재생 에너지의 장거리 전송 방식에 혁명을 일으키고 있습니다. HVDC 케이블은 먼 거리에 걸쳐 에너지를 효율적으로 전송할 수 있게 해 주므로, 지속 가능한 에너지로의 전 세계적인 전환에 필수적인 요소입니다.
전력 케이블 제조의 미래 동향
전력 케이블 제조의 미래는 밝아 보이며, 효율성, 지속 가능성, 배포 속도를 향상시킬 혁신이 기대됩니다.
모듈식 케이블링
신속한 조립을 위해 사전 제작된 모듈형 케이블 시스템은 대규모 프로젝트에서 점점 더 인기를 얻고 있습니다. 이러한 시스템은 설치 시간을 단축하고 변화하는 전력 요구 사항에 유연하게 대응할 수 있도록 지원합니다.
나노복합 단열재
나노복합 절연 재료는 유전 강도를 향상시켜 케이블이 더 높은 전압과 더 혹독한 환경에서 작동할 수 있도록 개발되고 있습니다. 이러한 재료는 전력 케이블의 효율과 내구성을 더욱 향상시킬 것으로 기대됩니다.
디지털 트윈
AI 기반 디지털 트윈 기술은 케이블 네트워크의 예측 유지보수를 가능하게 할 것입니다. 케이블 시스템의 가상 복제본을 생성함으로써 엔지니어는 실시간으로 성능을 모니터링하고 고장을 예측하여 궁극적으로 인프라의 수명을 연장할 수 있습니다.
결론
전력 케이블 제조는 첨단 소재, 정밀 엔지니어링, 그리고 엄격한 테스트를 결합하여 안전하고 신뢰할 수 있으며 오래 지속되는 성능을 보장합니다. 에너지 수요가 계속 증가함에 따라 이러한 혁신은 더욱 중요해질 것입니다. 이러한 높은 기준을 충족하는 케이블을 찾고 있다면 LX Cable과 같은 신뢰할 수 있는 전력 케이블 공급업체와 협력하여 끊임없이 발전하는 송전 분야에서 앞서 나가십시오.
