ACSR dhidi ya AAC dhidi ya Kondakta wa AAAC: Jinsi ya Kuchagua Inayofaa

Mifumo ya usambazaji wa nguvu ya juu na usambazaji hutegemea sana utendaji wa makondakta. Kuchagua kondakta mbaya kunaweza kuongeza hasara za nishati, kupunguza uaminifu wa mstari, fupisha maisha ya huduma, na kwa kiasi kikubwa kuongeza gharama za mradi kwa muda.

Miongoni mwa kondakta zinazotumiwa sana duniani kote, AAC (Kondakta Yote ya Alumini), AAAC (Kondakta Yote ya Aloi ya Alumini), na ACSR (Chuma cha Kondakta cha Alumini Kimeimarishwa) ni chaguzi tatu za msingi. Kila kondakta ana mali ya kipekee ya mitambo na umeme ambayo inafanya kuwa yanafaa kwa mazingira tofauti na mahitaji ya mradi.

Katika mwongozo huu, tunalinganisha AAC, AAAC, na makondakta wa ACSR kwa suala la nguvu, conductivity, upinzani wa kutu, maisha ya huduma, na hali za matumizi ili kukusaidia kuchagua suluhu inayofaa zaidi kwa mradi wako wa mstari wa juu.

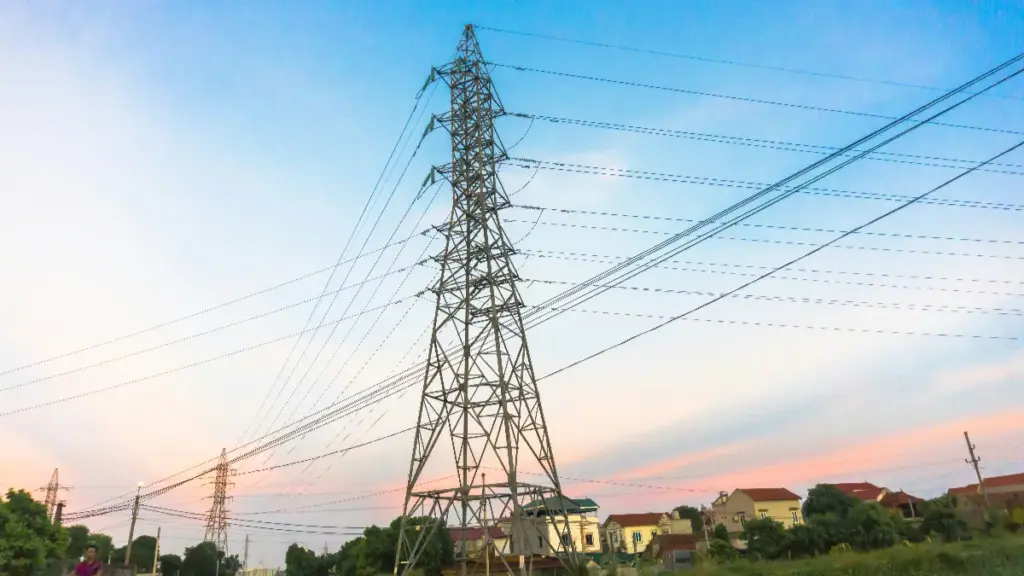

Makondakta wa Mistari ya Juu ni nini?

Waendeshaji wa mstari wa juu hawana maboksi, nyaya zilizofungwa zilizosimamishwa kwenye minara. Wanasawazisha conductivity ya umeme, nguvu ya mitambo, na uzito wa kusambaza nguvu kwa usalama katika mitandao mikubwa ya matumizi.

Ufafanuzi wa Msingi na Kazi za Msingi

Huduma zinasimamisha metali tupu nyaya za nguvu kwenye nguzo au minara ya chuma ili kusambaza nishati ya umeme katika mitandao ya upitishaji na usambazaji. Wabunifu huacha nyaya hizi bila maboksi kwa sababu hewa hutoa kibali cha kutosha cha asili, kwa kiasi kikubwa kupunguza uzito na gharama za nyenzo.

Haya makondakta wa juu kutekeleza 3 kazi maalum za uendeshaji:

• Usambazaji wa sasa: Wanabeba mzigo unaoendelea kutoka kwa vituo vya kizazi moja kwa moja hadi kwa jamii.
• Uvumilivu wa makosa: Wanahimili spikes kali za mzunguko mfupi wakati wa makosa ya mtandao yasiyotarajiwa.
• Upinzani wa uchovu: Watengenezaji hutumia waya zilizokwama badala ya chuma dhabiti ili kuongeza unyumbufu na kuzuia kuharibika kwa nyenzo kutokana na kuyumba kwa nguvu kutokana na upepo..

Miundo tofauti ya conductor ya juu hutengenezwa ili kusawazisha conductivity na nguvu za mitambo.

Watatu wengi zaidi aina za kondakta wa kawaida ni pamoja na:

AAC (Kondakta Yote ya Alumini)

AAC inajumuisha kabisa nyuzi za alumini za usafi wa hali ya juu. Inatoa conductivity bora ya umeme na ujenzi nyepesi lakini ina nguvu ya chini ya mkazo.

AAAC (Kondakta Yote ya Aloi ya Alumini)

AAAC hutumia nyuzi za aloi ya aluminium-magnesium-silicon badala ya alumini safi. Hii inaboresha nguvu za mitambo na upinzani wa kutu wakati wa kudumisha conductivity nzuri.

ACSR (Chuma cha Kondakta cha Alumini Kimeimarishwa)

ACSR inachanganya msingi wa chuma wa ndani na nyuzi za nje za alumini. Msingi wa chuma hutoa nguvu ya juu ya kuvuta, wakati nyuzi za alumini hubeba mkondo wa umeme kwa ufanisi.

Kwa sababu ya uwiano wake bora wa nguvu-kwa-uzito, ACSR inasalia kuwa mojawapo ya kondakta zinazotumiwa sana kwa njia za maambukizi ya umbali mrefu.

ACSR dhidi ya AAC dhidi ya AAAC: Tofauti Muhimu

AAC huongeza utendakazi kwa maeneo mafupi ya pwani. AAAC husawazisha nguvu na upinzani wa kutu kwa umbali wa kati. ACSR inatawala high-voltage, maambukizi ya umbali mrefu kwa kutumia msingi wa chuma wenye nguvu nyingi.

Muundo wa Nyenzo na Uendeshaji wa Umeme

Malighafi huamua ufanisi wa umeme wa mstari wako wa juu. AAC ina alumini safi iliyosafishwa kielektroniki kwa takribani 99.7% usafi. Muundo huu wa nyenzo moja hutoa conductivity ya juu zaidi kati ya chaguo tatu.

AAAC hutumia aloi ya alumini, kama vile 6201-T81. Hii chuma maalum mizani conductivity ya juu na uzito nyepesi kwa ujumla, kutoa mbadala bora kwa alumini safi.

ACSR inachukua mbinu ya mchanganyiko. Inaunganisha msingi wa mabati uliofungwa kwenye tabaka za nje za alumini iliyochorwa ngumu. Msingi wa chuma hautoi faida ya umeme na hubeba karibu sifuri sasa. Kituo hiki kisicho na conductive hupunguza upitishaji wa jumla kwa kila sehemu.

Kwa sababu chuma hupunguza eneo la ufanisi la kubeba sasa, ACSR inahitaji saizi kubwa zaidi ya kondakta ikilinganishwa na AAC ili kufikia kasi sawa na hasara sawa za umeme..

Nguvu za Mitambo na Upinzani wa Mazingira

Mahitaji ya kiufundi yanalazimisha wahandisi kupatanisha kati ya nguvu ghafi na uimara wa mazingira. ACSR hutoa nguvu ya juu zaidi ya mkazo inayopatikana. Msingi wa chuma huunga mkono spans za muda mrefu zaidi na hushughulikia kwa urahisi mizigo nzito ya mitambo kutoka kwa upepo mkali au barafu.

AAC haina uimarishaji huu wa ndani. Chini ya mvutano, alumini safi hunyoosha na kusababisha sag ya juu ya mstari. Kikomo hiki cha kimakanika huwekea mipaka AAC hasa kwa misururu mifupi katika mitandao minene ya mijini.

Lakini AAC na AAAC zote mbili zinashinda ACSR katika mazingira magumu. Hutoa upinzani bora wa kutu kwa kuzuia kabisa miingiliano ya chuma-tofauti ambayo hufanya msingi wa chuma katika ACSR kuathiriwa na kutu na kuoza kwa mabati..

Kulingana na sifa hizi, wahandisi huchagua makondakta ili kuendana na wasifu maalum wa mstari:

• AAC: Imewekwa katika maeneo ya pwani na maeneo mafupi ambapo upinzani mkali wa kutu hupita nguvu za kiufundi.
• AAAC: Imewekwa kwenye sehemu za wastani zinazohitaji usawa mkali kati ya udhibiti wa sag na kuzuia kutu.
• ACSR: Imehifadhiwa kwa voltage ya juu, njia za masafa marefu zinazovuka mito, mabonde, na ardhi iliyokithiri.

Hifadhi 30% juu ya Ununuzi Kamili wa Cable

Unganisha ununuzi wa mradi wako na huduma yetu ya turnkey BOMFLEX. Ondoa alama za watu wa kati na ulete nyaya zilizoidhinishwa na ISO baada ya wiki.

Omba Nukuu ya Mradi →

Nguvu ya Mkazo & Upeo wa Vikomo vya Span

AAC inadhibiti vipindi vifupi kwa kutumia alumini safi, wakati ACSR inategemea msingi wa chuma ili kusaidia mvutano mkali na umbali unaozidi 300 mita.

Usanifu wa Muundo na Uwezo wa Kukaza

Wahandisi huunda AAC pekee kutoka kwa tabaka makini za alumini ya 1350-H19 inayotolewa kwa bidii.. Muundo huu wa monometali hutoa uwiano wa chini wa nguvu-kwa-uzito kwa sababu mvutano wote wa mitambo huanguka moja kwa moja kwenye nyuzi za alumini..

ACSR inachukua mbinu tofauti ya kimuundo. Inaunganisha msingi wa chuma cha mabati ili kubeba mzigo wa msingi wa kuvuta. Msingi wa chuma huongeza kwa kiasi kikubwa nguvu ya mwisho ya mvutano bila kuongeza kiasi cha ziada, kuruhusu tabaka za alumini za nje kuzingatia kabisa upitishaji wa umeme.

Vikomo vya Span na Chaguomsingi za Utekelezaji

Uwezo wa mitambo huamuru moja kwa moja mipaka ya muda kwenye uwanja. Wahandisi hupeleka AAC kwa spans chini 200 mita. Utapata usakinishaji huu hasa katika mitandao ya usambazaji mijini na mazingira mazito ya kutu ambapo mizigo ya kimitambo inabakia kudhibitiwa..

ACSR inatawala usakinishaji wa juu na upana unazidi 300 mita. Msingi wa chuma hukutana kwa urahisi na mipaka ya sag inayohitajika:

• Njia ndogo za maambukizi
• Ukanda wa maambukizi
• Vivuko vya mito

Upitishaji wa Umeme & Upotevu wa Nguvu

AAC hutoa upitishaji wa hali ya juu na upotezaji mdogo wa nguvu, kuifanya iwe na ufanisi wa hali ya juu. ACSR hufanya biashara ya ufanisi wa umeme ili kupata nguvu ya mitambo inayohitajika kwa upitishaji wa muda mrefu.

Uendeshaji wa Nyenzo na Profaili za Upinzani

AAC inajumuisha kabisa alumini ya 1350-H19, kufikia kilele cha conductivity ya umeme ya takriban 61% IACS. ACSR inaunganisha tabaka za alumini za nje na msingi wa mabati. Muundo huu wa mchanganyiko hushusha upitishaji wa kondakta kwa takriban 52-57% IACS kwa sababu msingi wa chuma hauongezi eneo muhimu la upitishaji..

Inafanya kazi kwa masafa ya kawaida ya nguvu ya 50 au 60 Hz huleta tabia tofauti za upinzani wa AC. Msingi wa chuma wa kati katika ACSR husukuma sasa umeme kwenye tabaka za nje za alumini. Nguvu hii huongeza kidogo upinzani wa AC ikilinganishwa na kondakta wa alumini yote ya ukubwa sawa.

Athari za Kupoteza Nguvu katika Muundo wa Mstari

Kwa mizigo sawa ya sasa na ukubwa wa majina, AAC hutoa hasara chache za I²R kuliko ACSR. Ufanisi huu wa umeme huruhusu mifumo ya gridi kufanya kazi kwa viwango vya chini vya joto vinavyoendelea. Upinzani wa chini wa msingi wa AAC hutoa kushuka kwa voltage ndogo juu ya umbali sawa, ambayo huboresha moja kwa moja udhibiti wa volti kwenye viambajengo vya usambazaji wa miji mifupi hadi ya kati.

Wahandisi hubainisha ACSR kwa njia za upitishaji za muda mrefu ili kushughulikia mizigo mizito ya mitambo. Wanakabiliana na upinzani wa juu wa kondakta wa msingi kwa kuongeza voltages za maambukizi. Uendeshaji katika voltages ya juu kwa kiasi kikubwa hupunguza sasa, kuruhusu mfumo kuzuia upotevu wa nguvu kwa ujumla hata kwa kebo ya chini ya conductive.

Upinzani wa kutu & Maisha ya Huduma

AAC inatawala mazingira ya kutu na maisha ya miaka 60, kukwepa hatari za kutu za bimetali ambazo huwekea ACSR 15-30 miaka chini ya hali ngumu.

Profaili za Upinzani wa Kutu

AAC inajumuisha kabisa alumini iliyokwama. Kwa kawaida huunda filamu ya oksidi ya kinga ambayo inapinga uharibifu wa anga, kuifanya iwe ya kutegemewa sana katika maeneo ya pwani na viwandani yenye kloridi nyingi.

ACSR inategemea msingi wa mabati ambayo huinua hatari za kutu ya bimetali.. Wakati huduma zinapeleka ACSR katika angahewa za baharini, lazima watekeleze mikakati thabiti ya kupunguza kama vile kutumia grisi ya kinga ili kuzuia uharibifu unaoharakishwa.

Matarajio ya Maisha ya Huduma

Utunzi wa nyenzo huelekeza moja kwa moja mizunguko ya matengenezo na maisha marefu ya utendakazi kwenye mitandao ya matumizi.

• Maisha ya AAC: Hutoa maisha marefu ya huduma yanayokaribia 60 miaka chini ya kiwango 2026 hali ya gridi ya taifa, kupunguza mizunguko ya uingizwaji ya muda mrefu na mizigo ya matengenezo.
• Muda wa Maisha wa ACSR: Inastahimili shughuli za 15 kwa 30 miaka lakini inahitaji ufuatiliaji wa mara kwa mara ili kupata kuzorota kwa siri kabla ya kuathiri uadilifu wa muundo.

Mazingira Bora kwa Kila Aina ya Kondakta

AAC inatawala muda mfupi, gridi za pwani zinazoweza kutu. ACSR hushughulikia mizigo ya mitambo iliyokithiri, hali ya hewa kali, na korido za muda mrefu za kusambaza maambukizi vijijini.

Mazingira Yanafaa kwa AAC

Alumini safi hufaulu katika mazingira ambapo mfiduo wa kemikali na chumvi huharibu metali nyingine. Wapangaji wa mfumo hutanguliza AAC ambapo ufanisi wa umeme na upinzani wa kutu huzidi hitaji la nguvu kali za mitambo..

• Maeneo ya pwani na baharini: Alumini safi hustahimili kutu ya anga na mabati bora zaidi kuliko njia mbadala zilizoimarishwa na chuma..

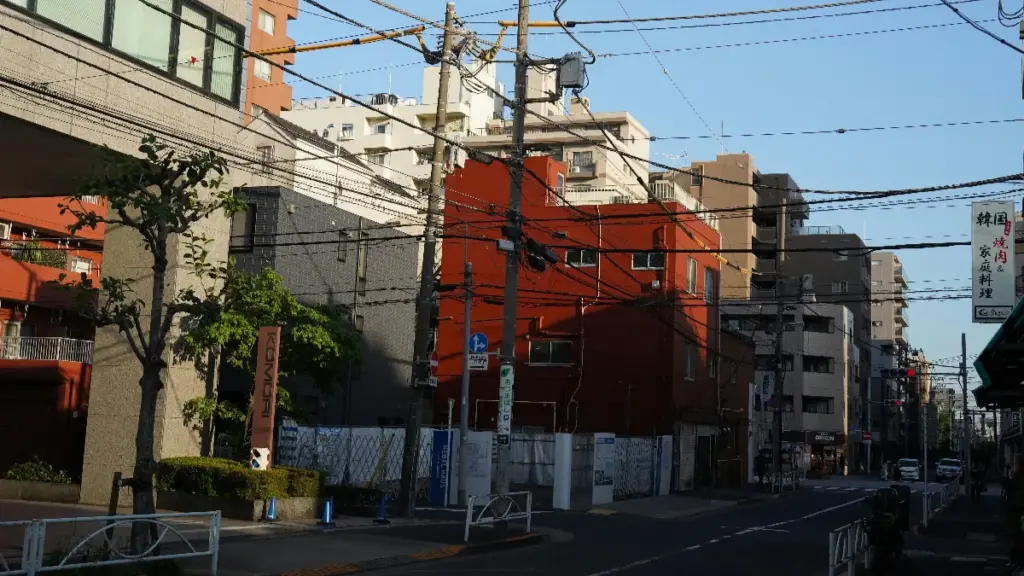

• Usambazaji wa mijini na mijini: Mitandao ya matumizi hupeleka AAC kwa ufanisi kwa muda mfupi hadi wastani kuanzia 30 kwa 200 mita.
• Maeneo yenye watu wengi: Mchanganyiko wa uzani mwepesi na upitishaji wa hali ya juu hufanya AAC kuwa ya vitendo sana ambapo laini hubeba mizigo mizito ya umeme lakini inakabiliwa na mkazo mdogo wa kimitambo..

Mazingira Yanayofaa ACSR

Wakati mahitaji ya mitambo yanaamuru muundo, msingi wa chuma ndani ya ACSR hutoa msaada muhimu wa kimwili. Wabunifu hubainisha kondakta huyu kwa njia zinazosukuma mipaka ya urefu wa muda na kukabiliwa na hali ya hewa.

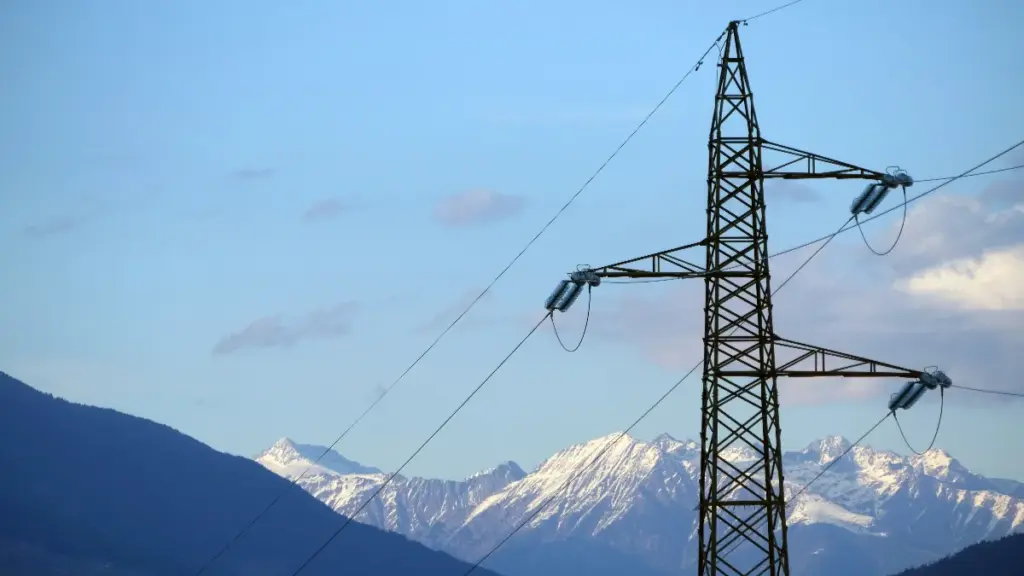

• Njia za maambukizi ya vijijini na maeneo ya milimani: ACSR huvuka kwa usalama vipindi vilivyopanuliwa vya 300 hadi juu 500 mita bila sag nyingi.
• Mikoa ya hali ya hewa kali: Upepo mkali na mkusanyiko mkubwa wa barafu huhitaji nguvu ya juu ya mkazo na ugumu wa kimwili wa msingi wa chuma..
• Laini za nguvu za juu-voltage na za ziada-high-voltage: Kipenyo kikubwa cha jumla cha ACSR hupunguza nguvu ya uwanja wa umeme na kuboresha utendaji wa corona katika umbali mrefu..

Jinsi ya Kuchagua Kondakta wa Laini ya Juu Sahihi

Kuchagua kondakta wa mstari wa juu wa juu unahitaji kusawazisha mzigo wa umeme, urefu wa span, na hatari za kutu ili kupunguza gharama za mzunguko wa maisha huku tukidumisha utegemezi wa gridi ya taifa.

Tathmini Umeme, Mitambo, na Mahitaji ya Mazingira

Kufanya chaguo sahihi huanza kwa kuangalia kwa bidii mahitaji ya kimwili na ya uendeshaji ya njia yako mahususi ya njia ya umeme. Lazima ulinganishe uwezo wa kondakta na hali halisi ambayo itakabili uwanjani.

• Mahitaji ya umeme: Tathmini voltage ya uendeshaji na ukadiriaji wa sasa unaoendelea. Hii inaamuru eneo linalohitajika la sehemu ya msalaba na kupanda kwa joto kuruhusiwa.
• Upakiaji wa mitambo: Chunguza urefu wa muda wako, mipaka ya sag inayokubalika, na mizigo inayowezekana ya upepo au barafu. Vipimo hivi vinabainisha nguvu kamili ya mkazo wa kimitambo unayohitaji.
• Mfiduo wa mazingira: Kagua mazingira ya ndani kwa hatari kubwa za kutu. Kutanguliza kondakta safi za alumini katika maeneo ya pwani au maeneo ya mijini yaliyo na uchafuzi mkubwa ambapo chumvi na kemikali huharibu chembe za chuma..
• Athari za kiuchumi: Kuhesabu gharama halisi za mzunguko wa maisha. Sawazisha bei ya awali ya kondakta dhidi ya gharama za muda mrefu za miundo ya usaidizi, misingi, na matengenezo yanayoendelea.

Tumia Mfumo wa Uamuzi wa Vitendo

Mara baada ya kufafanua mahitaji ya njia, tumia mfumo ulioundwa ili kuchagua familia maalum ya kondakta. Uamuzi kwa kawaida unakuja kwa kuongeza utendakazi dhidi ya kuongeza nguvu za muundo.

• Vipindi vifupi na kutu ya juu: Bainisha AAC kwa mitandao ya usambazaji wa voltage ya chini hadi ya kati. Hii inafanya kazi vyema zaidi wakati timu za mradi zinatanguliza upinzani bora wa kutu, ufungaji nyepesi, na nafasi mnene wa nguzo.
• Vipindi vya muda mrefu na mvutano mkali: Chagua ACSR kwa njia za usambazaji wa voltage ya kati hadi juu. Msingi wa chuma hutoa nguvu zinazohitajika kwa umbali mrefu, vuka mito, au pitia ardhi ya milimani bila kuzama kupita kiasi.
• Ulinganisho wa utendaji: Linganisha utendaji wa kiufundi wa ukubwa wa wagombea bega kwa bega. Kukokotoa vikomo maalum vya uthabiti, nguvu ya mwisho ya mkazo, na upotevu wa nishati unaotarajiwa kupata sehemu mtambuka yenye ufanisi zaidi.
• Uzingatiaji wa udhibiti: Thibitisha kuwa chaguo lako la mwisho linatii muundo na viwango vinavyofaa vya usalama. Angalia kila mara dhidi ya vipimo vya ASTM na misimbo ya gridi ya ndani kabla ya ununuzi.

Kufuatia mfumo huu huondoa ubashiri kutoka kwa muundo wa mstari wa juu. Unapata mfumo uliojengwa kwa ufanisi wa hali ya juu na maisha marefu kulingana na data ngumu badala ya mawazo.

Chanzo Premium Overhead Cables Kimataifa

Mahitaji ya kimataifa ya vikondakta vya uendeshaji yanaendelea kukua huku nchi zinavyopanua gridi za nishati, mipango ya usambazaji umeme vijijini, na miradi ya nishati mbadala. Kwa mujibu wa Shirika la Kimataifa la Nishati (IEA), mahitaji ya umeme yanatarajiwa kuongezeka kwa kasi 2030, kuendesha uwekezaji mkubwa katika miundombinu ya usafirishaji na usambazaji duniani kote.

Wakati wa kutafuta makondakta wa juu, wanunuzi wanapaswa kuangalia zaidi ya bei na kuzingatia mambo muhimu kama vile utendakazi wa kondakta, ubora wa utengenezaji, kufuata viwango vya IEC au ASTM, uwezo wa kupima, na uaminifu wa utoaji wa wasambazaji. Kukagua data ya kiufundi kama vile nguvu ya mkazo, Upinzani wa DC, sifa za sag, na upinzani wa kutu unaweza kusaidia kuhakikisha mafanikio ya mradi wa muda mrefu.

Kadiri miradi ya usambazaji na usambazaji inavyozidi kuwa ngumu, huduma nyingi na wakandarasi wa EPC wanahama kutoka kutafuta bidhaa za kibinafsi hadi kufanya kazi na wasambazaji ambao wanaweza kutoa suluhisho kamili za mstari wa juu.. Mbinu hii husaidia kurahisisha manunuzi, kuhakikisha utangamano wa bidhaa, na kupunguza gharama za usimamizi wa mradi.

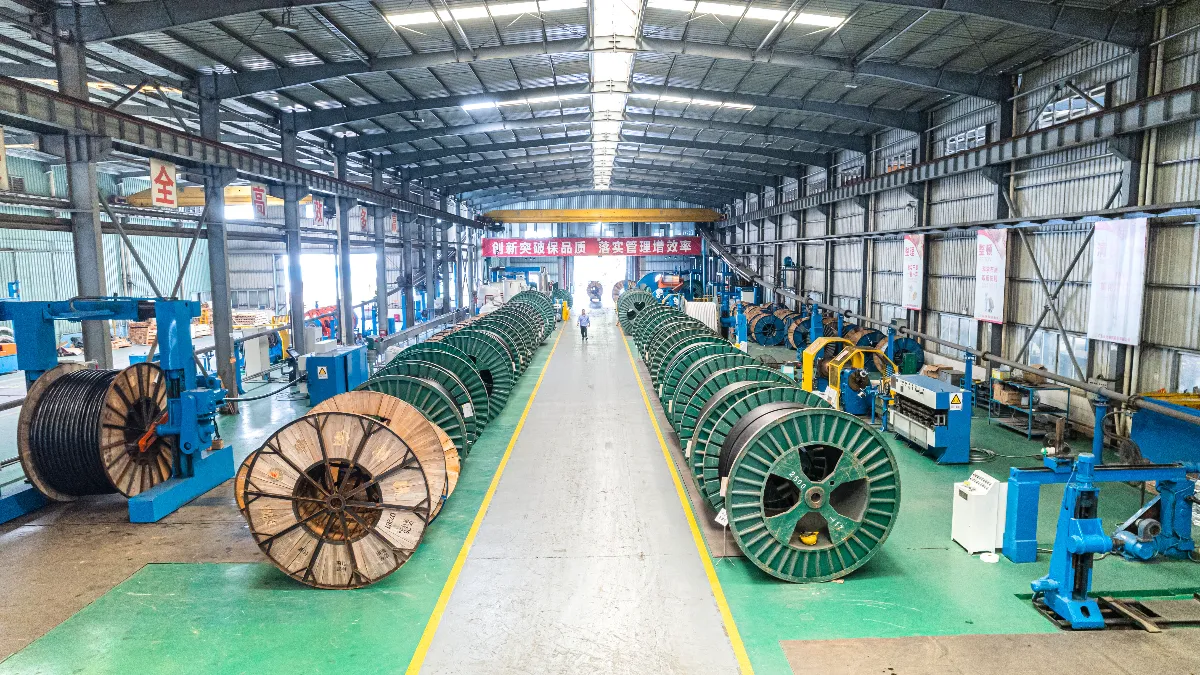

LX ya Umeme, mtengenezaji wa kebo za umeme wa China, tunasambaza anuwai kamili ya makondakta wa mstari wa juu, ikiwa ni pamoja na AAC, AAAC, ACSR, nyaya za ABC, na vifaa vya cable vinavyohusiana. Pamoja na juu 15 miaka ya uzoefu wa utengenezaji wa kebo na mbinu ya usambazaji wa sehemu moja, tunasaidia huduma, Wakandarasi wa EPC, na miradi ya usambazaji wa nishati hutoa bidhaa zinazolingana kwa ufanisi huku ikipunguza utata wa ununuzi na gharama za usafirishaji.

Hitimisho

AAC, AAAC, na vikondakta vya ACSR kila kimoja hutumikia madhumuni tofauti katika mitandao ya nguvu ya juu. AAC inatoa conductivity ya juu, AAAC hutoa uwiano bora wa nguvu na upinzani wa kutu, wakati ACSR inatoa nguvu isiyo na kifani ya mvutano kwa kudai miradi ya upitishaji.

Chaguo sahihi inategemea mazingira ya uendeshaji wa mradi wako, mahitaji ya span, na malengo ya utendaji ya muda mrefu. Kwa kutathmini kwa makini mambo haya, huduma, wakandarasi, na makampuni ya EPC yanaweza kujenga mifumo ya mstari wa juu ambayo inafikia kuegemea zaidi, gharama za chini za matengenezo, na maisha marefu ya huduma.

Ikiwa unapanga maambukizi, usambazaji, usambazaji wa umeme vijijini, au mradi wa nishati mbadala, kushauriana na msambazaji mwenye uzoefu wa kebo ya umeme wakati wa hatua ya ubainishaji kunaweza kusaidia kuhakikisha kondakta anayefaa zaidi na uteuzi wa nyongeza kwa programu yako..
