ACSR vs. AAC vs. AAAC-Leiter: So wählen Sie das Richtige aus

Freileitungs-Energieübertragungs- und -verteilungssysteme hängen stark von der Leistung der Leiter ab. Die Wahl des falschen Leiters kann zu höheren Energieverlusten führen, die Leitungszuverlässigkeit verringern, Lebensdauer verkürzen, und die Projektkosten im Laufe der Zeit erheblich erhöhen.

Zu den am häufigsten verwendeten Freileitungen weltweit, AAC (Vollständiger Aluminiumleiter), AAAC (Leiter komplett aus Aluminiumlegierung), Und ACSR (Aluminiumleiter stahlverstärkt) sind die drei Hauptoptionen. Jeder Leiter verfügt über einzigartige mechanische und elektrische Eigenschaften, die ihn für unterschiedliche Umgebungen und Projektanforderungen geeignet machen.

In diesem Ratgeber, Wir vergleichen AAC, AAAC, und ACSR-Leitern hinsichtlich der Festigkeit, Leitfähigkeit, Korrosionsbeständigkeit, Lebensdauer, und Anwendungsszenarien, um Ihnen bei der Auswahl der am besten geeigneten Lösung für Ihr Freileitungsprojekt zu helfen.

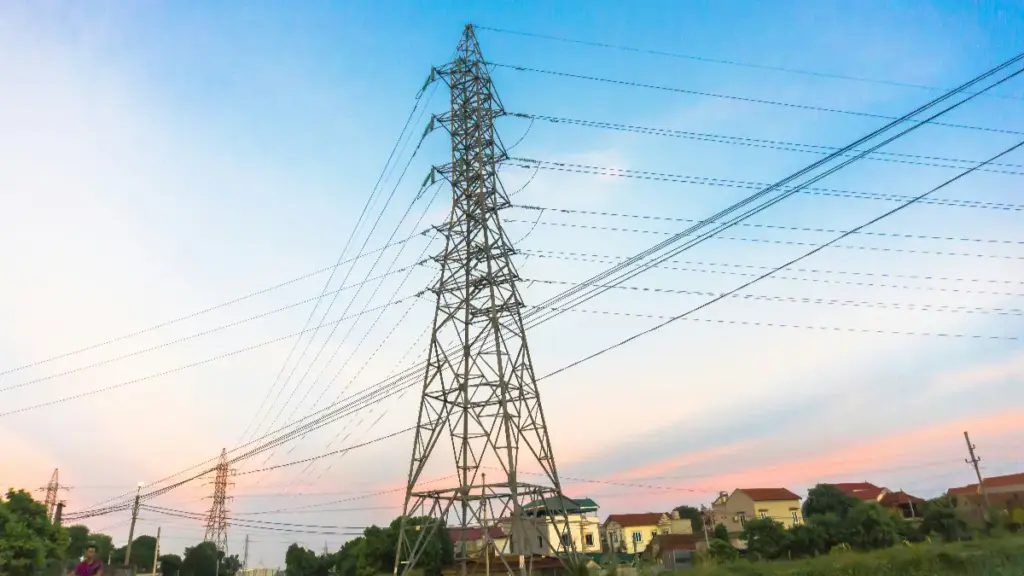

Was sind Freileitungsleiter??

Freileitungsleiter sind nicht isoliert, Litzenkabel, die an Türmen aufgehängt sind. Sie gleichen die elektrische Leitfähigkeit aus, mechanische Festigkeit, und Gewicht, um Strom sicher über riesige Versorgungsnetze zu übertragen.

Kerndefinition und Primärfunktionen

Versorgungseinrichtungen hängen blank aus Metall Stromkabel auf Masten oder Stahltürmen zur Übertragung elektrischer Energie über Übertragungs- und Verteilungsnetze. Die Konstrukteure lassen diese Kabel unisoliert, da die Luft ausreichend natürlichen Abstand bietet, Dadurch werden Gewicht und Materialkosten deutlich reduziert.

Diese Freileitungen ausführen 3 spezifische betriebliche Funktionen:

• Aktuelle Übertragung: Sie transportieren kontinuierlichen Laststrom von Erzeugungsanlagen direkt zu Gemeinden.
• Fehlertoleranz: Sie widerstehen starken Kurzschlussspitzen bei unerwarteten Netzwerkfehlern.
• Ermüdungsbeständigkeit: Hersteller verwenden Litzendrähte anstelle von massivem Metall, um die Flexibilität zu erhöhen und Materialversagen durch windbedingtes Schwingen zu verhindern.

Es werden verschiedene Freileitungskonstruktionen entwickelt, um Leitfähigkeit und mechanische Festigkeit in Einklang zu bringen.

Die drei meisten gängige Leitertypen enthalten:

AAC (Vollständiger Aluminiumleiter)

Porenbeton besteht vollständig aus hochreinen Aluminiumsträngen. Es bietet eine hervorragende elektrische Leitfähigkeit und eine leichte Bauweise, weist jedoch eine relativ geringe Zugfestigkeit auf.

AAAC (Leiter komplett aus Aluminiumlegierung)

AAAC verwendet Litzen aus einer Aluminium-Magnesium-Silizium-Legierung anstelle von reinem Aluminium. Dies verbessert die mechanische Festigkeit und Korrosionsbeständigkeit bei gleichzeitiger Beibehaltung einer guten Leitfähigkeit.

ACSR (Aluminiumleiter stahlverstärkt)

ACSR kombiniert einen inneren Stahlkern mit äußeren Aluminiumsträngen. Der Stahlkern sorgt für eine hohe Zugfestigkeit, während die Aluminiumstränge elektrischen Strom effizient transportieren.

Aufgrund seines hervorragenden Verhältnisses von Festigkeit zu Gewicht, ACSR ist nach wie vor einer der am häufigsten verwendeten Leiter für Fernübertragungsleitungen.

ACSR vs. AAC vs. AAAC: Hauptunterschiede

Porenbeton maximiert die Leitfähigkeit für kurze Küstenabschnitte. AAAC sorgt für ein ausgewogenes Verhältnis von Festigkeit und Korrosionsbeständigkeit für mittlere Distanzen. ACSR dominiert die Hochspannung, Langstreckenübertragung durch Nutzung eines hochfesten Stahlkerns.

Materialzusammensetzung und elektrische Leitfähigkeit

Die Rohstoffe bestimmen den elektrischen Wirkungsgrad Ihrer Freileitung. Porenbeton besteht aus etwa elektrolytisch raffiniertem Reinaluminium 99.7% Reinheit. Dieses Einmaterialdesign bietet die höchste Leitfähigkeit unter den drei Optionen.

AAAC verwendet eine Aluminiumlegierung, wie 6201-T81. Dieses spezielle Metall vereint eine hohe Leitfähigkeit mit einem geringeren Gesamtgewicht, Bietet eine hocheffiziente Alternative zu reinem Aluminium.

ACSR verfolgt einen zusammengesetzten Ansatz. Es verfügt über einen Kern aus verzinktem Stahl, der von Außenschichten aus hartgezogenem Aluminium umwickelt ist. Der Stahlkern bietet keinen elektrischen Nutzen und führt nahezu keinen Strom. Dieses nichtleitende Zentrum verringert die Gesamtleitfähigkeit pro Querschnitt.

Denn der Stahl verringert die effektive stromführende Fläche, ACSR erfordert im Vergleich zu AAC eine etwas größere Leitergröße, um eine gleichwertige Strombelastbarkeit und ähnliche elektrische Verluste zu erreichen.

Mechanische Festigkeit und Umweltbeständigkeit

Mechanische Anforderungen zwingen Ingenieure dazu, Kompromisse zwischen roher Festigkeit und Umweltbeständigkeit einzugehen. ACSR bietet die höchste verfügbare Zugfestigkeit. Der Stahlkern unterstützt besonders große Spannweiten und hält hohen mechanischen Belastungen durch starken Wind oder Eis problemlos stand.

AAC fehlt diese interne Verstärkung. Unter Spannung, Reines Aluminium dehnt sich und führt zu einem höheren Leinendurchhang. Diese mechanische Grenze beschränkt AAC hauptsächlich auf kurze Spannweiten in dichten städtischen Netzwerken.

Aber sowohl AAC als auch AAAC übertreffen ACSR in rauen Umgebungen. Sie bieten eine ausgezeichnete Korrosionsbeständigkeit, indem sie die Grenzflächen zwischen unterschiedlichen Metallen, die den Stahlkern in ACSR anfällig für Rost und galvanischen Zerfall machen, vollständig vermeiden.

Basierend auf diesen Eigenschaften, Ingenieure wählen Leiter entsprechend dem spezifischen Leitungsprofil aus:

• AAC: Wird in Küstenregionen und auf kurzen Spannweiten eingesetzt, wo die extreme Korrosionsbeständigkeit die mechanische Festigkeit überwiegt.
• AAAC: Wird auf mittleren Spannweiten installiert, bei denen ein ausgewogenes Verhältnis zwischen Durchhangkontrolle und Rostschutz erforderlich ist.
• ACSR: Reserviert für Hochspannung, Fernübertragungskorridore, die Flüsse überqueren, Täler, und extremes Gelände.

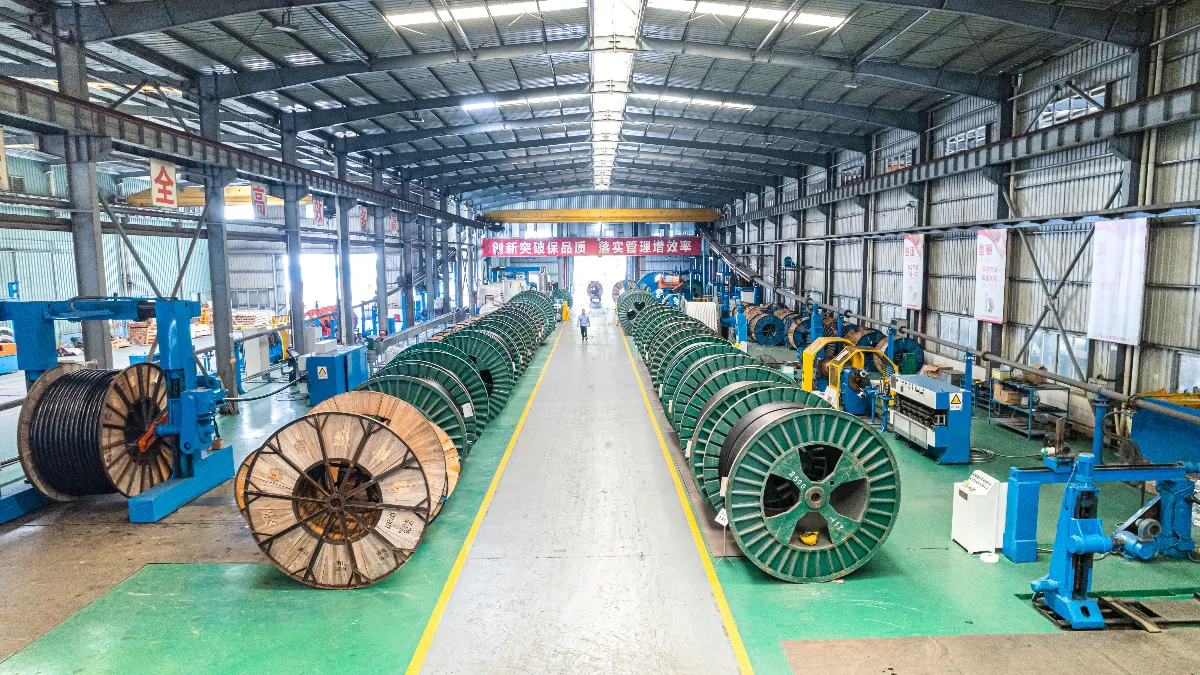

Speichern 30% zur kompletten Kabelbeschaffung

Konsolidieren Sie Ihre Projektbeschaffung mit unserem schlüsselfertigen BOMFLEX-Service. Eliminieren Sie Aufschläge für Zwischenhändler und erhalten Sie ISO-zertifizierte Kabel innerhalb weniger Wochen.

Projektangebot anfordern →

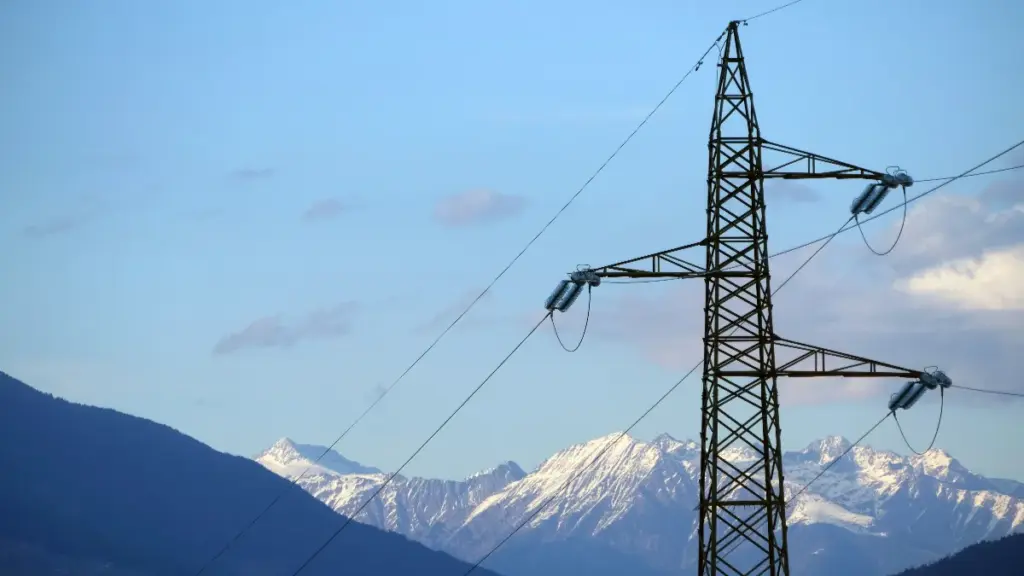

Zugfestigkeit & Maximale Spannengrenzen

AAC bewältigt kurze Spannweiten mit reinem Aluminium, während ACSR auf einen Stahlkern angewiesen ist, um extremen Spannungen und größeren Entfernungen standzuhalten 300 Meter.

Strukturelles Design und Zugkapazität

Ingenieure bauen AAC ausschließlich aus konzentrischen Schichten aus hartgezogenem 1350-H19-Aluminium. Dieses monometallische Design führt zu einem geringeren Verhältnis von Festigkeit zu Gewicht, da die gesamte mechanische Spannung direkt auf die Aluminiumstränge wirkt.

ACSR verfolgt einen anderen strukturellen Ansatz. Zur Aufnahme der primären Zuglast ist ein Kern aus verzinktem Stahl integriert. Der Stahlkern erhöht die Zugfestigkeit erheblich, ohne dass überschüssiges Volumen entsteht, Dadurch können sich die äußeren Aluminiumschichten vollständig auf die elektrische Leitung konzentrieren.

Span-Grenzwerte und Implementierungsvorgaben

Die mechanische Kapazität bestimmt direkt die Spannweitengrenzen im Feld. Ingenieure setzen AAC für Abschnitte unter ein 200 Meter. Sie finden diese Anlagen vor allem in städtischen Verteilernetzen und korrosionsintensiven Umgebungen, in denen die mechanischen Belastungen beherrschbar bleiben.

ACSR dominiert Freileitungsinstallationen mit Spannweiten größer 300 Meter. Der Stahlkern erfüllt problemlos die strengen Durchbiegungsgrenzen, die für erforderlich sind:

• Unterübertragungsleitungen
• Übertragungskorridore
• Flussüberquerungen

Elektrische Leitfähigkeit & Leistungsverluste

AAC bietet eine hervorragende Leitfähigkeit und minimale Leistungsverluste, was es hocheffizient macht. ACSR opfert einen gewissen elektrischen Wirkungsgrad, um die für die Übertragung über große Entfernungen erforderliche mechanische Festigkeit zu erreichen.

Materialleitfähigkeits- und Widerstandsprofile

AAC besteht vollständig aus 1350-H19-Aluminium, Erreichen einer elektrischen Spitzenleitfähigkeit von ca 61% IACS. ACSR kombiniert äußere Aluminiumschichten mit einem verzinkten Stahlkern. Durch diese Verbundkonstruktion sinkt die Gesamtleitfähigkeit des Leiters auf etwa 52–57 % IACS, da der Stahlkern keine nutzbare leitende Fläche hinzufügt.

Betrieb bei Standardnetzfrequenzen von 50 oder 60 Hz führt zu unterschiedlichen Wechselstromwiderstandsverhalten. Der zentrale Stahlkern in ACSR leitet den elektrischen Strom zu den äußeren Aluminiumschichten. Diese Dynamik erhöht den Wechselstromwiderstand geringfügig im Vergleich zu einem Vollaluminiumleiter genau der gleichen Größe.

Auswirkungen von Leistungsverlusten im Leitungsdesign

Bei gleichen Strombelastungen und Nenngrößen, AAC erzeugt weniger I²R-Verluste als ACSR. Dieser elektrische Wirkungsgrad ermöglicht den Betrieb von Netzsystemen bei niedrigeren Dauertemperaturen. Der niedrigere Grundlinienwiderstand von AAC führt zu einem geringeren Spannungsabfall über äquivalente Entfernungen, Dies verbessert direkt die Spannungsregulierung an kurzen bis mittleren städtischen Verteilereinspeisungen.

Ingenieure spezifizieren ACSR für Übertragungsleitungen mit großer Spannweite, um schwere mechanische Belastungen zu bewältigen. Sie kompensieren den höheren Grundleiterwiderstand durch eine Erhöhung der Übertragungsspannungen. Der Betrieb bei höheren Spannungen senkt den Strom deutlich, Dadurch kann das System die gesamten Leistungsverluste selbst mit einem weniger leitfähigen Kabel begrenzen.

Korrosionsbeständigkeit & Lebensdauer

Porenbeton dominiert korrosive Umgebungen mit einer Lebensdauer von 60 Jahren, Umgehen der bimetallischen Korrosionsrisiken, die ACSR einschränken 15-30 Jahre unter harten Bedingungen.

Korrosionsbeständigkeitsprofile

Porenbeton besteht vollständig aus Aluminiumlitzen. Es bildet auf natürliche Weise einen schützenden Oxidfilm, der der Zersetzung durch die Atmosphäre widersteht, Dadurch ist es in chloridreichen Küsten- und Industriegebieten äußerst zuverlässig.

ACSR basiert auf einem verzinkten Stahlkern, der das Risiko einer Bimetallkorrosion erhöht. Wenn Versorgungsunternehmen ACSR in Meeresatmosphären einsetzen, Sie müssen proaktive Schadensbegrenzungsstrategien umsetzen, wie z. B. das Auftragen von Schutzfett, um eine beschleunigte Verschlechterung zu verhindern.

Erwartungen an die Lebensdauer

Die Materialzusammensetzung bestimmt direkt die Wartungszyklen und die Betriebslebensdauer in allen Versorgungsnetzen.

• AAC-Lebensdauer: Bietet eine längere Lebensdauer 60 Jahre unter Standard 2026 Netzbedingungen, Minimierung langfristiger Austauschzyklen und Wartungsaufwand.
• ACSR-Lebensdauer: Unterstützt den Betrieb für 15 Zu 30 Jahre, erfordert jedoch eine häufige Kernüberwachung, um versteckte Schäden zu erkennen, bevor sie die strukturelle Integrität beeinträchtigen.

Beste Umgebungen für jeden Leitertyp

AAC dominiert den Kurzbereich, korrosive Küstennetze. ACSR hält extremen mechanischen Belastungen stand, Unwetter, und weitreichende ländliche Übertragungskorridore.

Für AAC geeignete Umgebungen

Reines Aluminium eignet sich hervorragend für Umgebungen, in denen Chemikalien und Salz andere Metalle zersetzen. Systemplaner legen Wert auf AAC, wenn elektrische Effizienz und Korrosionsbeständigkeit den Bedarf an extremer mechanischer Festigkeit überwiegen.

• Küsten- und Meeresstandorte: Reines Aluminium widersteht atmosphärischer und galvanischer Korrosion weitaus besser als stahlverstärkte Alternativen.

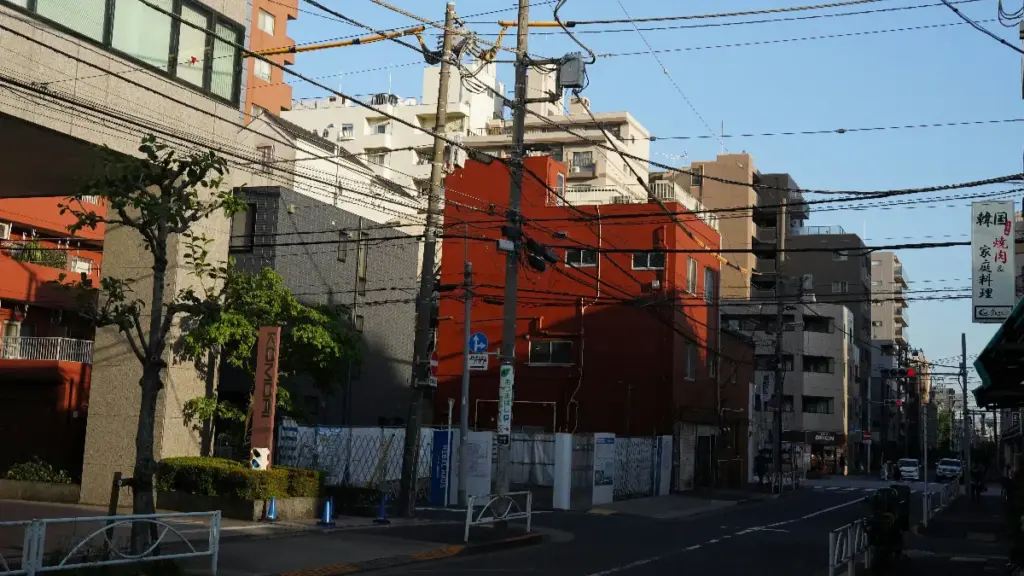

• Städtischer und vorstädtischer Vertrieb: Versorgungsnetze setzen AAC effektiv für kurze bis mittlere Spannweiten ein 30 Zu 200 Meter.
• Dicht besiedelte Gebiete: Die Kombination aus geringem Gewicht und hoher Leitfähigkeit macht Porenbeton besonders praktisch, wenn Leitungen hohe elektrische Lasten tragen, aber nur geringen mechanischen Belastungen ausgesetzt sind.

Für ACSR geeignete Umgebungen

Wenn mechanische Anforderungen das Design bestimmen, Der Stahlkern im ACSR sorgt für die nötige physische Unterstützung. Designer spezifizieren diesen Leiter für Strecken, bei denen die Grenzen der Spannweite und der Witterungseinflüsse überschritten werden.

• Ländliche Übertragungskorridore und bergiges Gelände: ACSR überquert sicher ausgedehnte Spannweiten 300 zu Ende 500 Meter ohne übermäßigen Durchhang.
• Regionen mit rauem Wetter: Starke Winde und starke Eisansammlungen erfordern die hohe Zugfestigkeit und physikalische Steifigkeit des Stahlkerns.
• Hochspannungs- und Höchstspannungsleitungen: Der größere Gesamtdurchmesser von ACSR verringert die Intensität des elektrischen Feldes und verbessert die Koronaleistung über große Entfernungen.

So wählen Sie den richtigen Freileitungsleiter aus

Die Wahl des richtigen Freileitungsleiters erfordert einen Ausgleich der elektrischen Last, Spannweite, und Korrosionsrisiken, um die Lebenszykluskosten zu minimieren und gleichzeitig die Netzzuverlässigkeit aufrechtzuerhalten.

Elektrik bewerten, Mechanisch, und Umweltanforderungen

Eine fundierte Entscheidung zu treffen beginnt mit einer genauen Betrachtung der physischen und betrieblichen Anforderungen Ihrer spezifischen Stromleitungsroute. Sie müssen die Fähigkeiten des Leiters genau an die Bedingungen anpassen, denen er vor Ort ausgesetzt sein wird.

• Elektrische Anforderungen: Bewerten Sie die Betriebsspannung und den Dauerstrom. Dies bestimmt die erforderliche Querschnittsfläche und den zulässigen Temperaturanstieg.
• Mechanische Belastung: Analysieren Sie Ihre Spannweite, akzeptable Durchhanggrenzen, und mögliche Wind- oder Eislasten. Diese Kennzahlen ermitteln genau die mechanische Zugfestigkeit, die Sie benötigen.
• Umweltbelastung: Überprüfen Sie die örtliche Umgebung auf schwerwiegende Korrosionsrisiken. Priorisieren Sie Leiter aus reinem Aluminium in Küstengebieten oder stark verschmutzten Stadtgebieten, in denen Salz und Chemikalien Stahlkerne zerstören.
• Wirtschaftliche Auswirkungen: Berechnen Sie die tatsächlichen Lebenszykluskosten. Vergleichen Sie den Anschaffungspreis des Leiters mit den langfristigen Kosten für Stützstrukturen, Fundamente, und laufende Wartung.

Wenden Sie einen praktischen Entscheidungsrahmen an

Sobald Sie die Routenanforderungen definiert haben, Verwenden Sie ein strukturiertes Framework, um die spezifische Leiterfamilie auszuwählen. Bei der Entscheidung kommt es in der Regel auf die Maximierung der Leitfähigkeit statt auf die Maximierung der strukturellen Festigkeit an.

• Kurze Spannweiten und hohe Korrosion: Geben Sie AAC für Verteilungsnetze mit niedriger bis mittlerer Spannung an. Dies funktioniert am besten, wenn Projektteams eine hervorragende Korrosionsbeständigkeit in den Vordergrund stellen, leichte Installation, und dichtem Polabstand.
• Große Spannweiten und starke Spannung: Wählen Sie ACSR für Mittel- bis Hochspannungsübertragungsleitungen. Der Stahlkern sorgt für die nötige Festigkeit, um große Distanzen zu überbrücken, Flüsse überqueren, oder durch bergiges Gelände ohne übermäßigen Durchhang navigieren.
• Leistungsvergleich: Vergleichen Sie die technische Leistung der Kandidatengrößen nebeneinander. Berechnen Sie spezifische Strombelastbarkeitsgrenzen, ultimative Zugfestigkeit, und erwarteten Energieverlusten, um den effizientesten Querschnitt zu finden.
• Einhaltung gesetzlicher Vorschriften: Stellen Sie sicher, dass Ihre endgültige Auswahl den relevanten Design- und Sicherheitsstandards entspricht. Überprüfen Sie vor der Beschaffung immer die ASTM-Spezifikationen und die örtlichen Netzvorschriften.

Durch die Befolgung dieses Rahmenwerks entfällt das Rätselraten bei der Freileitungskonstruktion. Sie erhalten ein System, das auf maximale Effizienz und Langlebigkeit ausgelegt ist und auf harten Daten und nicht auf Annahmen basiert.

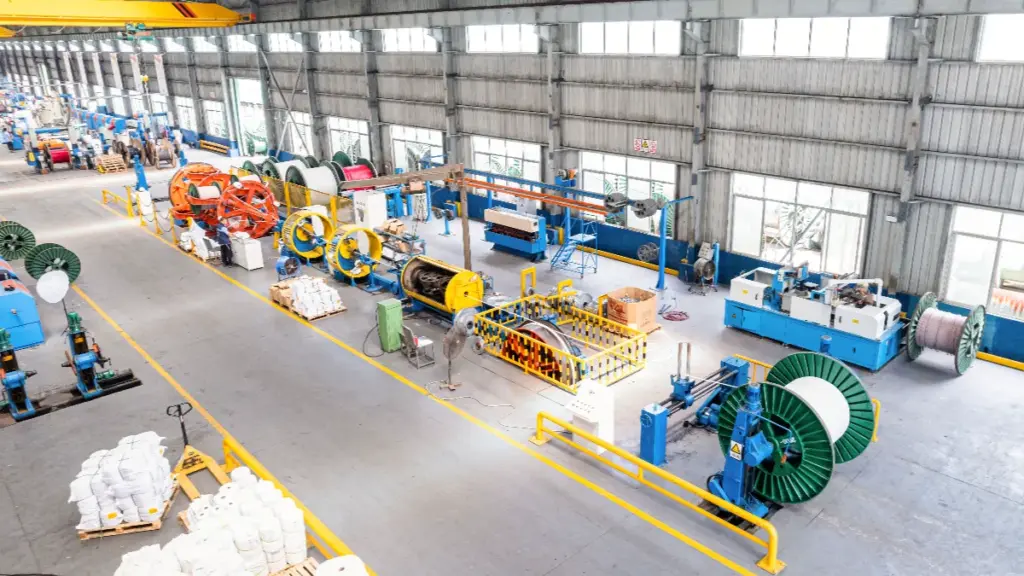

Beziehen Sie Premium-Freileitungskabel weltweit

Die weltweite Nachfrage nach Freileitungen wächst weiter, da die Länder ihre Stromnetze ausbauen, ländliche Elektrifizierungsprogramme, und erneuerbare Energieprojekte. Laut der Internationale Energieagentur (IEA), Es wird erwartet, dass der Strombedarf im Laufe des Jahres stetig steigen wird 2030, Dies treibt weltweit erhebliche Investitionen in die Übertragungs- und Verteilungsinfrastruktur voran.

Bei der Beschaffung von Freileitungen, Käufer sollten über den Preis hinausblicken und sich auf Schlüsselfaktoren wie die Leistung des Leiters konzentrieren, Fertigungsqualität, Einhaltung der IEC- oder ASTM-Standards, Testmöglichkeiten, und Lieferzuverlässigkeit der Lieferanten. Überprüfung technischer Daten wie Zugfestigkeit, Gleichstromwiderstand, Durchhangeigenschaften, und Korrosionsbeständigkeit können dazu beitragen, den langfristigen Projekterfolg sicherzustellen.

Da Übertragungs- und Verteilungsprojekte immer komplexer werden, Viele Versorgungsunternehmen und EPC-Auftragnehmer gehen von der Beschaffung einzelner Produkte zur Zusammenarbeit mit Lieferanten über, die komplette Freileitungslösungen anbieten können. Dieser Ansatz trägt zur Vereinfachung der Beschaffung bei, Gewährleistung der Produktkompatibilität, und die Projektmanagementkosten senken.

LX Elektrik, ein chinesischer Hersteller von Stromkabeln, Wir liefern ein komplettes Sortiment an Freileitungsleitern, einschließlich AAC, AAAC, ACSR, ABC-Kabel, und zugehöriges Kabelzubehör. Mit über 15 Jahrelange Erfahrung in der Kabelherstellung und ein One-Stop-Lieferansatz, Wir helfen Versorgungsunternehmen, EPC-Auftragnehmer, und Energieverteilungsprojekte beschaffen kompatible Produkte effizient und reduzieren gleichzeitig die Komplexität der Beschaffung und die Logistikkosten.

Abschluss

AAC, AAAC, und ACSR-Leiter dienen in Freileitungsnetzen jeweils einem anderen Zweck. AAC bietet maximale Leitfähigkeit, AAAC bietet ein hervorragendes Gleichgewicht zwischen Festigkeit und Korrosionsbeständigkeit, während ACSR eine unübertroffene Zugfestigkeit für anspruchsvolle Getriebeprojekte bietet.

Die richtige Wahl hängt von der Betriebsumgebung Ihres Projekts ab, Spannenanforderungen, und langfristige Leistungsziele. Durch sorgfältige Bewertung dieser Faktoren, Dienstprogramme, Auftragnehmer, und EPC-Unternehmen können Freileitungssysteme bauen, die eine höhere Zuverlässigkeit erreichen, geringere Wartungskosten, und längere Lebensdauer.

Wenn Sie eine Übertragung planen, Verteilung, ländliche Elektrifizierung, oder ein Projekt für erneuerbare Energien, Die Beratung durch einen erfahrenen Stromkabellieferanten während der Spezifikationsphase kann dabei helfen, die Auswahl des am besten geeigneten Leiters und Zubehörs für Ihre Anwendung sicherzustellen.
