Composants des poteaux électriques expliqués: Un guide complet sur les équipements de lignes aériennes

Les poteaux électriques sont un élément clé des systèmes de distribution d'énergie modernes. Ils supportent les conducteurs électriques, câbles de communication, transformateurs, et de nombreux autres appareils qui aident à fournir de l'électricité en toute sécurité depuis les sous-stations jusqu'aux maisons., entreprises, et installations industrielles.

Pour les services publics, Entrepreneurs EPC, et distributeurs électriques, choisir les bons composants de poteaux électriques est essentiel. Matériel de mauvaise qualité, raccords incorrects, ou des matériaux inadaptés peuvent augmenter les coûts de maintenance, réduire la durée de vie du système, et créer des risques pour la sécurité.

Ce guide explique les principaux types de composants de poteaux électriques, leurs fonctions, considérations de sélection, et pourquoi travailler avec un fournisseur unique et fiable peut améliorer l'efficacité du projet.

Principaux types de composants de poteaux électriques utilisés dans la distribution d'énergie

Un poteau électrique est un système de structure, électrique, et des composants de protection travaillant ensemble pour soutenir et fournir de l'énergie, avec un espace dédié pour les pièces jointes à usage commun comme les lignes de communication.

Un système de poteaux électriques est composé de plusieurs groupes de composants, y compris le matériel structurel, équipement de protection électrique, conducteurs, et accessoires de communication. La configuration exacte dépend du niveau de tension, environnement d'application, et exigences du réseau de distribution.

Les principaux composants des poteaux électriques comprennent:

Composants de support structurels et mécaniques

Ces composants forment le squelette du poteau électrique, fournissant la force physique et la stabilité nécessaires pour résister aux intempéries et à la tension des lignes..

• Pôle: La structure verticale principale, généralement fabriqué à partir de bois traité, acier, béton, ou matériaux composites. Il offre la hauteur requise pour une garde au sol sûre et sert de base de montage pour tous les autres équipements..
• Bras croisés: Membres horizontaux, généralement en bois ou en fibre de verre, boulonné près du sommet du poteau. Leur tâche principale est de soutenir les isolants et de maintenir une séparation horizontale sûre entre les conducteurs électriques..

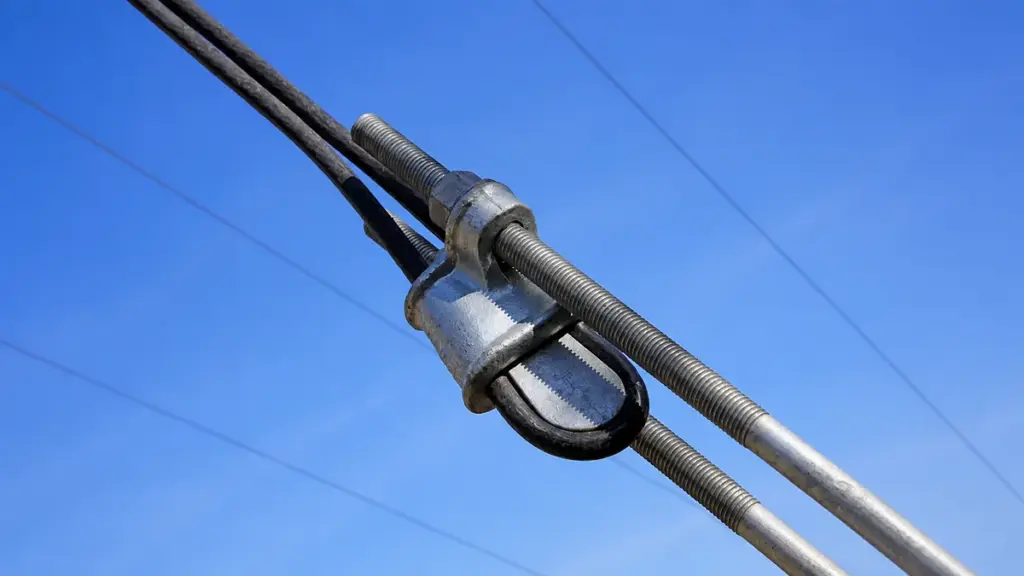

• Haubans et ancrages: Câbles en acier tendus qui vont du poteau au sol. Ils sont essentiels pour stabiliser le poteau et contrecarrer les fortes forces mécaniques des conducteurs, surtout dans les coins, impasses, ou sur un terrain accidenté.
• Matériel de ligne de poteaux: Un terme collectif pour les nombreux boulons, parenthèses, pinces, et des attaches qui maintiennent l'ensemble ensemble. Ce matériel sécurise les traverses, isolateurs, et autres équipements fermement à la structure du poteau.

Conducteurs et fils électriques

Ce sont les voies de l'électricité, transporter de l'énergie à différents niveaux de tension depuis le réseau de la sous-station jusqu'aux clients individuels.

• Fils primaires: Situé au sommet du poteau, ces conducteurs transportent de l'électricité à haute tension, généralement dans la gamme de 4 kV à 35 kV. Ils transportent l'électricité depuis une sous-station le long des principales routes de distribution.
• Fils secondaires: Ces fils transportent une alimentation basse tension (par ex., 120/240 V) du transformateur de distribution au point de service du client. Ils sont situés sous le transformateur.
• Fils neutres et blindés: Le fil neutre fournit un chemin de retour pour le courant électrique. Un fil de blindage, souvent situé tout en haut du pôle, aide à protéger les conducteurs primaires en dessous des coups de foudre directs en interceptant la surtension et en la dirigeant vers la terre.

Équipement de contrôle et de protection de tension

Ce groupe d’appareils gère les niveaux de tension et agit comme filet de sécurité du système, le protégeant des défauts électriques dommageables et des surtensions.

• Transformateur de distribution: Le familier cylindrique ou rectangulaire “peut” monté sur le poteau. Sa fonction est de réduire la tension primaire élevée à la tension secondaire inférieure utilisée par les maisons et les entreprises..
• Découpes fusionnées: Ces appareils agissent à la fois comme un fusible de protection et un interrupteur manuel. Ils déconnectent automatiquement un transformateur ou un tronçon de ligne lors d'une surcharge ou d'un court-circuit, s'ouvrant souvent pour fournir un indicateur visuel clair qu'un défaut s'est produit.
• Parafoudres: Connecté entre le conducteur primaire et le fil de terre, ces dispositifs protègent le transformateur et d'autres équipements en détournant les surtensions dangereuses dues à la foudre ou en commutant les événements en toute sécurité vers la terre.

Composants d'isolation et de mise à la terre

La sécurité repose sur l'isolation appropriée des pièces sous tension et sur la fourniture d'une sécurité, chemin à faible impédance pour que les courants de défaut atteignent la terre.

• Isolateurs: Fabriqué à partir de matériaux non conducteurs comme la porcelaine, verre, ou polymère, les isolateurs soutiennent les conducteurs sous tension tout en empêchant l'électricité de circuler dans le poteau ou la traverse. Ils sont essentiels pour prévenir les pannes et assurer la sécurité publique.
• Fil de terre du poteau: C'est un fil conducteur, souvent du cuivre, qui s'étend sur toute la longueur verticale du poteau. Il relie les boîtiers métalliques des équipements tels que les transformateurs et les parafoudres à un piquet de terre enfoui dans la terre., fournissant un chemin sûr pour les courants de défaut.

Utilisation conjointe et accessoires auxiliaires

Les poteaux électriques sont souvent des infrastructures partagées, héberger des équipements pour d'autres services dans des zones désignées afin de réduire l'encombrement et les coûts.

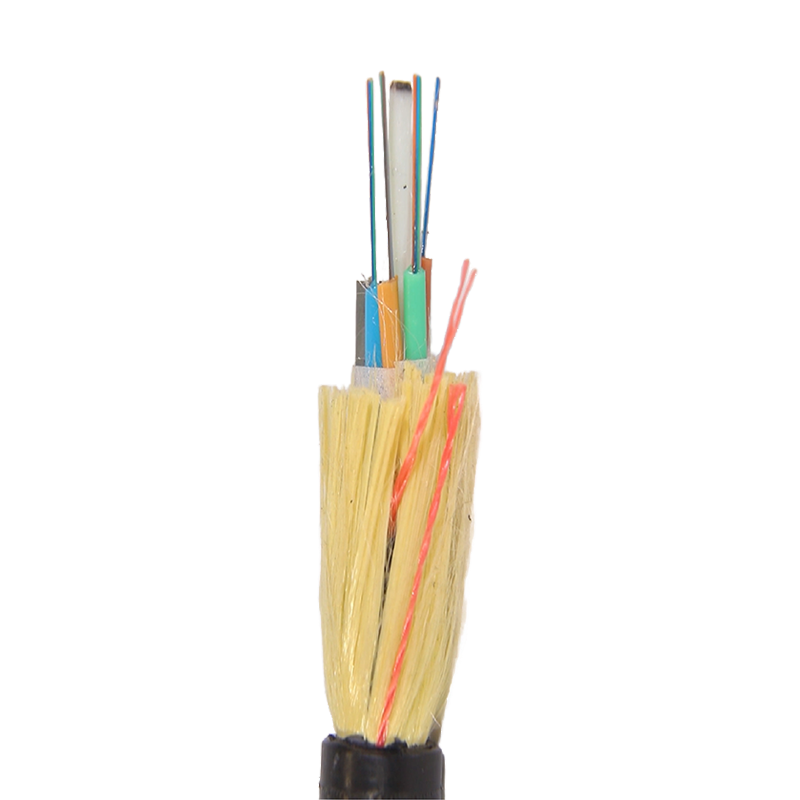

• Câbles de communication: Fibre optique, coaxial (télévision par câble), et les lignes téléphoniques sont généralement situées dans la partie inférieure du poteau, séparé des conducteurs de puissance haute tension situés au-dessus par une zone de dégagement de sécurité obligatoire.
• Éclairage public: Luminaires, bras de montage, et leur câblage associé est souvent fixé directement aux poteaux électriques pour éclairer les rues et les espaces publics., exploitant généralement le circuit secondaire basse tension.

Quincaillerie pour poteaux utilitaires: Pinces, Supports et raccords expliqués

Quand vous regardez un poteau électrique, il est facile de se concentrer sur les fils et le poteau lui-même. Mais l’intégrité mécanique du système repose entièrement sur un ensemble de composants spécialisés: le matériel qui saisit, monte, et connecte tout. Sans les bonnes pinces, parenthèses, et accessoires, tout le réseau aérien tomberait en panne.

Pinces pour poteaux électriques: Préhension et fixation des câbles

La tâche principale d'une pince pour poteau électrique est de saisir solidement un conducteur., câble, ou un morceau de matériel. Ces dispositifs sont chargés de maintenir les lignes en place et de transférer en toute sécurité les charges mécaniques telles que la tension., vent, et de la glace des câbles dans le poteau. Les types clés incluent la tension (ou une impasse) pinces, quelles lignes d'ancrage à la fin d'une travée, et pinces de suspension, qui supportent les câbles aux pôles intermédiaires. Pour le matériel de montage, surtout sur poteaux en béton ou en acier, les pinces de bande de poteaux sont enroulées autour de la structure. La sélection du bon collier dépend du diamètre du câble, la capacité de charge requise, et le matériau du poteau.

Supports de poteaux utilitaires: Montage et alignement des composants

Les supports sont les supports structurels utilisés pour monter des équipements (des isolateurs et des pinces aux transformateurs lourds) sur un poteau électrique.. Ils créent le décalage nécessaire par rapport au corps du poteau, ce qui est essentiel pour maintenir les dégagements électriques requis et le bon alignement des câbles. Vous en trouverez différents types sur le terrain, y compris les supports de poteaux de base pour les isolateurs, supports d'ancrage muraux pour fixations de bâtiments, et supports de suspension pour l'acheminement des câbles de télécommunications. Pour résister aux forces de flexion et de cisaillement du matériel attaché, ces composants sont généralement fabriqués à partir de matériaux résistants comme l'acier galvanisé ou la fonte ductile.

Raccords pour poteaux utilitaires: Connexion du système

“Raccords” est la vaste catégorie regroupant tous les composants de connexion qui relient les pinces et les supports ensemble dans un ensemble fonctionnel.. Cela inclut tout, depuis les noix, boulons, et des rondelles qui fixent le matériel aux bandes de poteaux qui permettent le montage sur des poteaux là où le perçage n'est pas pratique. Les bandes de poteaux sont particulièrement essentielles pour fixer le matériel au béton, acier, ou poteaux composites. D'autres raccords critiques comprennent les attaches de haubanage et les raccords d'ancrage., qui relient les fils stabilisateurs du poteau à la structure, souvent via une bande de poteaux, pour contrecarrer l'immense tension de différents types de conducteurs et les charges de vent.

Approvisionnement direct en usine pour votre projet énergétique

Rationalisez vos achats grâce à nos solutions clé en main pour lignes de transmission d'énergie, des câbles à tous les raccords nécessaires. En tant que 15+ année fabricant de câbles, nous réduisons les coûts de votre projet et garantissons une fiabilité, livraison à temps pour chaque composant.

Obtenez un devis unique →

Isolateurs et conducteurs utilisés sur les poteaux électriques

Les isolateurs et les conducteurs sont deux des composants électriques les plus importants installés sur les poteaux électriques..

Les conducteurs transfèrent l’énergie électrique, tandis que les isolants garantissent que l'électricité circule uniquement par le chemin prévu.

Types d'isolateurs utilisés sur les poteaux électriques

Les isolateurs séparent les conducteurs sous tension des poteaux et des structures de support. Ils empêchent les fuites de courant et protègent les équipements des défauts électriques.

Les types courants incluent:

Les systèmes de distribution modernes utilisent de plus en plus d'isolateurs composites car ils offrent:

• Conception légère
• Excellente résistance aux intempéries
• Meilleure performance en matière de pollution
• Besoins de maintenance réduits

Conducteurs utilisés dans les lignes aériennes de distribution

Les conducteurs sont responsables de la transmission de l’énergie électrique à travers le réseau.

Les types de conducteurs courants incluent:

CAA (Conducteur entièrement en aluminium)
L'AAC offre une bonne conductivité et est principalement utilisé pour les lignes de distribution à courte distance où les exigences de résistance mécanique sont modérées..

AAAC (Conducteur entièrement en alliage d'aluminium)
AAAC utilise des matériaux en alliage d'aluminium pour améliorer la résistance mécanique et la résistance à la corrosion.

ACSR (Conducteur en aluminium renforcé d'acier)
ACSR combine la conductivité de l'aluminium avec le renforcement de l'acier, ce qui le rend adapté aux portées plus longues et aux charges mécaniques plus élevées.

abc (Câble aérien groupé)
Les câbles ABC combinent plusieurs conducteurs isolés en une seule structure groupée. Ils sont couramment utilisés dans les réseaux de distribution basse tension, surtout dans les zones résidentielles.

En rapport: Conducteur ACSR vs AAC vs AAAC: Comment choisir le bon

Comment sélectionner les bons composants pour les projets de distribution de frais généraux

Choisir les bons composants pour les projets de distribution aérienne signifie adapter chaque pièce aux charges électriques spécifiques du projet., contraintes mécaniques, et les conditions environnementales. Se tromper dès le départ conduit à des échecs prématurés, entretien coûteux, et une fiabilité réduite du réseau. Un processus de sélection discipliné n’est pas négociable.

Finalement, un projet de frais généraux réussi repose sur un système de compatibilité, composants correctement évalués, pas seulement une collection de pièces individuelles choisies isolément. Chaque pièce, de la classe de pôle à la finition du connecteur, doit être spécifiée pour répondre aux exigences mécaniques et électriques de son emplacement spécifique sur la ligne..

Défis courants dans l’approvisionnement en équipements pour poteaux électriques

L'approvisionnement en équipements pour poteaux électriques est une bataille constante contre des chaînes d'approvisionnement volatiles, délais de livraison longs, spécifications complexes, et des lacunes dans les processus internes qui gonflent les coûts et retardent les projets.

Volatilité de la chaîne d’approvisionnement et instabilité des coûts

Le marché des équipements pour poteaux est tout sauf stable. Les tarifs douaniers et les coûts fluctuants des matières premières créent des problèmes majeurs pour les équipes d'approvisionnement qui tentent de respecter leur budget..

• Les tarifs sur les matériaux essentiels comme l’acier et l’aluminium gonflent directement les coûts du matériel, parenthèses, et les pôles eux-mêmes.
• Les changements de droits de douane et la volatilité des prix des matières premières rendent les prévisions budgétaires et les contrats pluriannuels peu fiables.
• Les contraintes d’approvisionnement obligent les services publics à trouver de nouveaux fournisseurs nationaux ou internationaux, déclencher des processus de requalification longs et coûteux.
• La demande mondiale croissante d'acier et d'autres matériaux pour poteaux crée des retards de fabrication et une intense pression sur les prix..

Délais de livraison prolongés et disponibilité des composants

Obtenir les bons composants à temps est un défi majeur. Les longs délais de livraison pour les pièces fondamentales peuvent bloquer des projets entiers, créant un effet domino de retards et d'augmentation des coûts.

• Les délais de livraison des composants fondamentaux sont souvent longs, comme 8 à 16 semaines pour les poteaux en acier et plus d'un an pour les transformateurs de distribution standard.
• Les projets stagnent lorsque l'installation des poteaux est retardée par l'indisponibilité des équipements associés à long terme comme les appareillages de commutation ou les transformateurs..
• Les augmentations de la demande régionale dues à la modernisation du réseau ou aux programmes de renforcement des capacités contre les tempêtes peuvent créer des pénuries de capacité et des problèmes d'allocation de composants parmi les fournisseurs..
• L’objectif du stock juste à temps se heurte à la réalité des articles à long délai de livraison, créer des goulots d'étranglement persistants dans le projet.

Complexité des spécifications et obstacles à la normalisation

Chaque service public a sa propre façon de faire les choses, conduisant à des spécifications hautement personnalisées qui compliquent les achats et font grimper les coûts. La pression en faveur de la normalisation se heurte souvent à des résistances internes.

• Spécifications de poteaux et de matériel hautement personnalisées pour différents matériaux, charges, et les applications réduisent l'interchangeabilité et compliquent la gestion des stocks.
• Les tentatives de standardisation des composants se heurtent souvent à la résistance organisationnelle des équipes habituées aux conceptions héritées., entraînant des coûts plus élevés et davantage de SKU.
• L’essor de nouveaux accessoires à usage commun, comme les petites cellules et les capteurs 5G, ajoute de la complexité en nécessitant un matériel de montage et des calculs de charge uniques.
• Les conceptions uniques ou non standard entraînent systématiquement des coûts unitaires plus élevés et des délais de fabrication plus longs.

Dépendance aux fournisseurs et goulots d’étranglement en matière de qualification

S’appuyer sur une poignée de fournisseurs est risqué, mais la diversification est lente et difficile. Le processus de sélection et de qualification des nouveaux fournisseurs peut devenir un goulot d'étranglement en soi..

• Une dépendance excessive à l'égard d'une petite base de fournisseurs qualifiés pour les articles critiques crée un risque important si un seul fournisseur est confronté à une perturbation..
• Le cycle de qualification des nouveaux fournisseurs est long et gourmand en ressources, ce qui ralentit les efforts de diversification de la chaîne d’approvisionnement.
• Domestique capacité de fabrication est limité pour les articles spécialisés comme les poteaux composites ou certains types de transformateurs.
• La concentration géographique des fournisseurs rend la chaîne d'approvisionnement vulnérable aux perturbations régionales telles que les fermetures de ports, grèves du travail, ou catastrophes naturelles.

Processus interne, Données, et lacunes en matière de coordination

Souvent, les plus grands défis sont internes. Des données fragmentées, mauvaise communication entre les départements, et les habitudes d'achat réactives empêchent une approche stratégique des achats.

• Les données d’approvisionnement et d’inventaire sont souvent fragmentées sur plusieurs systèmes (ERP, SIG, WMS), empêchant une vue précise des dépenses et des niveaux de stock.
• Faible collaboration entre l'ingénierie, approvisionnement, et les opérations entraînent des désalignements des spécifications et des ordres de modification coûteux.
• Intelligence de la chaîne d'approvisionnement, tels que les délais de livraison et la capacité des fournisseurs, est rarement intégré dans la planification des investissements à long terme.
• Les pratiques d’approvisionnement deviennent réactives, motivé par les besoins immédiats du projet plutôt que par des objectifs stratégiques, prévisions basées sur les données.

Pourquoi choisir un fournisseur unique pour les composants de poteaux électriques

La consolidation de vos achats de composants de poteaux électriques simplifie la logistique, garantit que les pièces sont compatibles, et réduit le risque global du projet en réduisant votre liste de fournisseurs à un seul, partenaire responsable.

Lorsque vous exécutez un projet de distribution de frais généraux, la gestion de dizaines de références de pièces provenant de plusieurs fournisseurs est une recette pour les retards et les problèmes de compatibilité. La véritable valeur d’un fournisseur unique n’est pas seulement une question de commodité; il s'agit de réduire les éléments mobiles qui peuvent faire dérailler un projet, des documents d'approvisionnement à l'installation sur le terrain.

Rationalisez les achats et la logistique

Traiter directement avec moins de fournisseurs réduit les frictions administratives. Au lieu de jongler avec plusieurs points de contact, échéanciers de paiement, et fenêtres de livraison, votre équipe peut se concentrer sur l'exécution. Cette consolidation a un impact évident sur l’efficacité du projet.

• Réduit les frais administratifs: Vous coupez un bon de commande pour l’ensemble du matériel, pas de séparations pour les poteaux, traverses, isolateurs, et matériel. Cela signifie moins de factures à traiter et moins de fournisseurs à intégrer et à gérer..
• Consolide les expéditions: Un seul fournisseur peut organiser et regrouper les matériaux pour un travail spécifique. Cela se traduit par moins de camions arrivant au chantier, simplifiant la réception et réduisant la coordination de l'entrepôt nécessaire pour préparer un kit complet pour les équipes.
• Fournit un point de contact unique: Lorsqu'une équipe de terrain a une question sur un montage ou a besoin d'aide, ils ont un numéro à appeler. Cela élimine les confusions entre les différents fabricants de raccords pour câbles d'alimentation électrique et permet d'obtenir des réponses plus rapidement..

Améliorer la compatibilité et la qualité des composants

Rien n'arrête un travail plus rapidement qu'un camion chargé de matériel qui ne convient pas aux poteaux livrés la semaine dernière.. Le fait de s'approvisionner auprès d'un fournisseur qui comprend comment ces composants fonctionnent ensemble minimise le risque d'inadéquations coûteuses et chronophages..

• Minimise les décalages: Un fournisseur unique garantit que le matériel de la ligne de poteaux est correctement adapté au matériau du poteau, classe, et spécifications. Le risque de recevoir des boulons de mauvaise longueur ou des colliers de serrage de mauvais diamètre est nettement inférieur..
• Assure un contrôle de qualité cohérent: Quand tous les composants proviennent d’un seul, source responsable, il est plus facile de maintenir un niveau de qualité constant. Vous n'obtenez pas d'isolants de premier ordre associés à des fixations de qualité inférieure d'un autre fournisseur..
• Simplifie la vérification de la conformité: Au lieu de rechercher des rapports de tests et des documents de conformité de cinq sociétés différentes, vous obtenez un package consolidé. Cela simplifie le processus de vérification que toutes les pièces répondent aux spécifications des services publics et aux normes de l'industrie..

Accélérer l'exécution du projet

Les délais de projet dans le monde des services publics sont serrés, et la disponibilité du matériel est un défi constant. Travailler avec un seul fournisseur permet de réduire les délais de livraison et de garantir que les équipes disposent de ce dont elles ont besoin à leur arrivée sur site., ce qui est particulièrement critique lors des réparations d’urgence.

• Réduit les délais de livraison globaux: En centralisant le traitement des commandes, mise en scène des matériaux, et expédition, un seul fournisseur peut souvent coordonner la livraison plus efficacement qu'un chef de projet essayant d'orchestrer plusieurs fournisseurs indépendants.
• Augmente l'efficacité sur le terrain: Les équipes sont plus efficaces lorsqu'elles se présentent sur un chantier avec un ensemble de matériel complet et correct.. Cela élimine les temps d'arrêt coûteux passés à attendre un composant manquant ou à renvoyer des pièces incorrectes..
• Améliore la réponse d'urgence: Pendant la restauration après une tempête, la vitesse est tout. Un fournisseur unique disposant d'un stock important et d'une capacité de pointe peut souvent exécuter des commandes complexes de poteaux., matériel, et accessoires plus rapidement que d'essayer de les approvisionner au coup par coup à partir d'une chaîne d'approvisionnement dispersée.

Réduisez le coût total et réduisez les risques

Se concentrer uniquement sur le prix unitaire de chaque composant ne permet pas d’avoir une vue d’ensemble. Le coût total d'un projet comprend le temps administratif, coordination logistique, et l'impact financier des retards. Une stratégie à source unique répond directement à ces coûts cachés et atténue les risques courants du projet.

• Réduit les coûts cachés: Le temps que votre équipe passe à gérer les fournisseurs, suivi des expéditions, et le traitement de la paperasse représente un coût réel. La consolidation des fournisseurs réduit cette charge administrative, libérer des ressources pour un travail à plus forte valeur ajoutée.
• Minimise les risques liés au calendrier: Un projet peut être retardé pendant des semaines si un seul composant, petit mais critique, est en rupture de stock.. Un fournisseur unique assume la responsabilité de coordonner l’ensemble de la nomenclature, réduisant le risque qu'une pièce provenant d'un fournisseur retarde tout.
• Simplifie la garantie et le support: Si un composant tombe en panne ou s'il y a un problème de montage, il n'y a pas de pointage du doigt entre les différents fabricants de raccords électriques. Un seul fournisseur est responsable de l’ensemble du package, rationaliser les demandes de garantie et le support technique.

En tant que professionnel Fabricant chinois de câbles d'alimentation et fournisseur de solutions électriques intégrées, Guangdong LX fils et câbles Co., Ltée. assiste les clients avec des câbles d'alimentation, câbles à fibres optiques, et accessoires de lignes aériennes associés. En fournissant plusieurs catégories de produits sous un seul système d'approvisionnement, LX Cable aide les entrepreneurs, distributeurs, et les partenaires des services publics réduisent la complexité des achats et construisent des réseaux de distribution d'énergie plus fiables..
