Proveedor de aisladores para líneas eléctricas: compuesto, Porcelana & Vaso
Suspensión, cepa, y aisladores de pasador para líneas aéreas de transmisión y distribución: polímero compuesto, porcelana, y tipos de vidrio disponibles en todos los grados de voltaje, Cumple con IEC 60305, CEI 60433, y CEI 60372, Se suministra de forma independiente o con pedidos de conductores y accesorios..
Compuesto / Porcelana / Vaso
Suspensión, Cepa & Tipos de pines
CEI 60305 / 60433
Líneas de Transmisión
Postes de distribución
Estructuras de subestaciones
Proyectos de energías renovables
Electrificación ferroviaria
Compuesto, Aisladores de Porcelana y Vidrio para Líneas Aéreas
Suspensión, cepa, y aisladores de pasador a través del material compuesto, porcelana, y opciones de materiales de vidrio. Disponible para grados de voltaje de distribución y transmisión de 11 kV a 220 kV y superiores.
Especificaciones técnicas
| Tipo | Material | Solicitud | Rango de voltaje | Carga mecánica | Distancia de fuga | Estándar |
|---|---|---|---|---|---|---|
| Aislador de disco de suspensión | Porcelana / Vaso | cuerda de tensión, cuerda de suspensión | 11kilovoltios – 500 kV | 40 – 300 kN | Según IEC 60305 | CEI 60305 |
| Aislador de suspensión compuesto | Polímero (Caucho de silicona) | Cuerdas de suspensión y tensión. | 11kilovoltios – 500 kV | 40 – 300 kN | Según IEC 60433 | CEI 60433 |

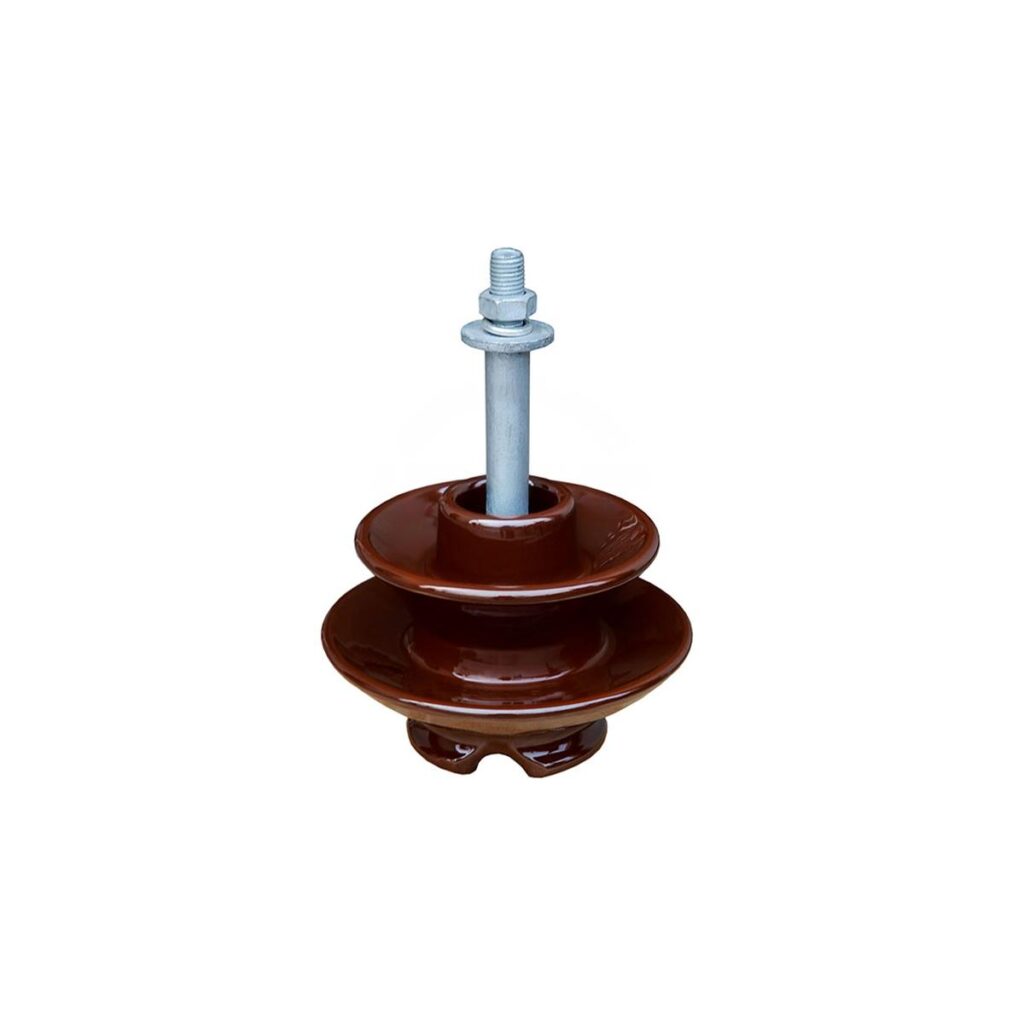

| Aislador de pasador | Porcelana | Línea de distribución, < 33kV | Hasta 33kV | — | Según IEC 60672 | CEI 60672 |
| Aislador de pasador compuesto | Polímero (Caucho de silicona) | Línea de distribución, < 33kV | Hasta 33kV | — | Según IEC 60433 | CEI 60433 |
| Cepa / Aislador sin salida | Porcelana / Polímero | Torres angulares, estructuras sin salida | 11kilovoltios – 220 kV | 70 – 210 kN | Según IEC 60305 / 60433 | CEI 60305 / 60433 |
Distancia de fuga específica, carga de falla mecánica, y clase de contaminación (según IEC 60815) disponible bajo petición. Especificar clase de voltaje, tipo de aislante, requisito de carga mecánica, y nivel de contaminación ambiental al solicitar presupuesto.
Aisladores, Conductores, y hardware: una línea completa de suministro
Los proyectos de líneas aéreas de transmisión y distribución requieren aisladores, conductores, accesorios de hardware, y protección contra sobretensiones a obtener, emparejado, y entregados juntos: gestionar plazos de entrega de proveedores separados para la misma sección de línea es una de las causas más evitables de riesgo en el cronograma del proyecto.
El servicio BOMFLEX de LX Cable consolida su paquete completo de materiales para líneas aéreas:
Para contratistas EPC y equipos de adquisiciones de servicios públicos que gestionan listas de materiales de líneas aéreas, BOMFLEX elimina la necesidad de coordinar múltiples proveedores para la misma sección del proyecto.
- Suspensión, cepa, y aisladores de clavija adaptados a su clase de voltaje y nivel de contaminación
- ACSR, AAAC, y conductores AAC en el código, nombre y sección transversal requeridos.
- Abrazaderas de suspensión, abrazaderas de tensión, abrazaderas de tensión, y hardware de conexión
- Descargadores de sobretensiones para protección contra sobretensiones en postes y subestaciones
- Consolidado en un solo envío con documentación de exportación completa.
Por qué los equipos de proyecto obtienen aisladores de LX Cable
Red de proveedores verificados
Aisladores provenientes de fabricantes calificados con documentación IEC completa y registros de pruebas de tipo: la misma cadena de suministro utilizada en todas las entregas de proyectos BOMFLEX.
25+ Años de experiencia
Apoyando proyectos de líneas aéreas de transmisión y distribución desde la década de 1990, con conocimiento práctico de la selección de aisladores para entornos de red de África y Medio Oriente.
Documentación compatible con IEC
Aisladores suministrados con certificados de prueba de tipo., informes de pruebas de rutina, y documentación de clasificación de clases de contaminación para la entrega del proyecto..
130+ Países entregados
Logística de exportación comprobada para materiales de línea y cables: envíos de proyectos consolidados a más de 130 países en todo el mundo.
Preguntas frecuentes
Los aisladores compuestos utilizan un polímero reforzado con fibra de vidrio. (FRP) Núcleo con carcasa de caucho de silicona., proporcionando alta hidrofobicidad, resistencia a la contaminación disruptiva, peso ligero, y resistencia al vandalismo. Los aisladores de porcelana están hechos de cerámica esmaltada., Ofrece rendimiento comprobado a largo plazo y resistencia a la degradación UV., pero son más pesados y más susceptibles a la descarga eléctrica en ambientes muy contaminados. Los aisladores compuestos son ahora la opción preferida para la mayoría de las instalaciones nuevas de líneas aéreas., particularmente en la costa, industrial, o ambientes desérticos con altos niveles de contaminación.
Los parámetros clave de selección son: voltaje del sistema (kV), Nivel de gravedad de la contaminación en el lugar de instalación. (CEI 60815 clases: muy claro, luz, medio, pesado, muy pesado), requisito de carga mecánica (Peso del tramo del conductor más carga de hielo y viento.), y tipo de aislante (suspensión, cepa, o pin dependiendo de la configuración de la torre). Para proyectos críticos de líneas de transmisión, especifique los cuatro parámetros e incluya la descripción ambiental de la ruta de la línea en su consulta.
Sí. A través del servicio BOMFLEX, LX Cable suministra aisladores junto con ACSR, AAAC, y conductores AAC, abrazaderas de suspensión, abrazaderas de tensión, hardware de tensión, y descargadores de sobretensiones en un solo envío consolidado. Este es el modelo de adquisición estándar para proyectos de líneas aéreas que requieren todos los materiales de la línea en una sola entrega..
Los aisladores están disponibles para todos los IEC. 60815 niveles de gravedad de la contaminación: muy ligeros (a), luz (b), medio (do), pesado (d), y muy pesado (mi). La distancia de fuga requerida por kV de voltaje del sistema aumenta con la clase de contaminación. Especifique la clase de contaminación y cualquier condición relevante del sitio. (costero, industrial, desierto, agrícola) al solicitar una cotización.
Aisladores de suspensión (También llamados aisladores de disco o aisladores de tapa y pasador.) Se utilizan en cadenas de suspensión donde el conductor se sostiene verticalmente desde una cruceta o torre.. Aisladores de tensión (aisladores sin salida o de tensión) Se utilizan en puntos angulares y terminaciones de líneas donde el conductor está anclado para resistir la carga de tensión total del conductor.. Los dos tipos tienen diferentes capacidades de carga mecánica y configuraciones de montaje..
Los aisladores se suministran con una hoja de datos del producto., Certificado de prueba de tipo IEC, informes de pruebas de rutina, y dibujos dimensionales. Para proyectos que requieren certificación de clase de contaminación y documentación detallada de distancia de fuga, estos se pueden proporcionar a pedido.
