So wählen Sie das richtige Mittelspannungskabel für anspruchsvolle Industrieumgebungen aus

Mittelspannungskabel, die in rauen Industrieumgebungen eingesetzt werden, müssen weit mehr als nur einfache Anforderungen an die Energieübertragung erfüllen. In anspruchsvollen Industrieumgebungen, Ihr Kabelsystem muss auch hohen Temperaturen standhalten, Feuchtigkeit, Chemikalien, mechanische Beanspruchung, und dauerhaft schwere Lasten ohne Beeinträchtigung der Langzeitzuverlässigkeit. Eine Diskrepanz zwischen Kabeldesign und Betriebsbedingungen kann die Alterung der Isolierung beschleunigen, die Wartungskosten erhöhen, und zu unerwarteten Ausfallzeiten führen.

Dieser Leitfaden führt Sie durch die Schlüsselfaktoren bei der Auswahl des richtigen Mittelspannungskabels für anspruchsvolle Industrieumgebungen. Sie erfahren, wie Isolierung funktioniert, Abschirmung, Strombelastbarkeit, und Mantelmaterialien wirken sich auf die Zuverlässigkeit und Lebensdauer des Kabels aus. Diese Faktoren beeinflussen auch den Wartungsbedarf und die Betriebskosten.

Definieren Sie zunächst die Betriebsumgebung

Elektrische und thermische Betriebsbedingungen

Vor der Auswahl eines Mittelspannungskabel für industrielle Anwendungen, Sie benötigen ein klares Verständnis der tatsächlichen Betriebsbedingungen, denen Ihr System im Betrieb ausgesetzt sein wird. In 1–35-kV-Netzen, Selbst kleine Fehler bei der Definition des elektrischen und thermischen Verhaltens können zu Isolationsspannungen führen, beschleunigtes Altern, oder unerwartete Ausfälle, die die langfristige Zuverlässigkeit unter kontinuierlicher industrieller Belastung beeinträchtigen.

Der Auswahlprozess sollte mit einer vollständigen Bewertung der Systemfehlerstufen beginnen, Lastprofile, und Erdungsmethoden, zusammen mit wichtigen thermischen Faktoren wie Umgebungstemperatur und Bodenwiderstand. Diese Parameter beeinflussen direkt die Dicke der Isolierung, Abschirmungsdesign, und Leiterdimensionierung, Sie tragen dazu bei, dass Ihr Kabel sowohl unter konstanten als auch unter vorübergehenden Betriebsbedingungen sicher funktioniert.

Mechanisch, Chemisch, und Compliance-Faktoren

Über die elektrische Leistung hinaus, Die Installationsumgebung definiert häufig die praktischen Grenzen des Kabeldesigns, das Sie verwenden können. Installationsmethoden wie direkte Erdverlegung, Kanalführung, oder freiliegende Strecken führen bei Installation und Betrieb zu unterschiedlichen mechanischen Belastungen, Dies sollten Sie frühzeitig berücksichtigen, um Schäden oder vorzeitigen Ausfall zu vermeiden.

In industriellen Umgebungen, chemische Belastung, UV-Strahlung, und Feuchtigkeit können das Mantelmaterial nach und nach zersetzen und die langfristige Zuverlässigkeit beeinträchtigen. Gleichzeitig, Standards wie IEC 60502-2 und UL 1072 strenge Anforderungen an die Abschirmung stellen, Feuerwiderstand, und mechanische Leistung, Daher wird Compliance zu einem wichtigen Kontrollpunkt in Ihrem endgültigen Auswahlprozess.

Bestimmen Sie die Spannungs- und Lastanforderungen

Systemspannungsnennwerte und Isolationspegel

Beginnen Sie damit, die Kabelnennspannung an die maximale Betriebsspannung des Systems anzupassen. Industriestandards schreiben die Auswahl aus Basisklassifizierungen wie vor 5 kV, 15 kV, 25 kV, oder 35 kV. Die Nennspannung des Kabels muss stets der maximalen Betriebsspannung des Netzes entsprechen oder diese überschreiten.

Nächste, Geben Sie den richtigen Isolationsgrad basierend auf der Erdungsmethode und den Fehlerbeseitigungsfunktionen des Systems an:

• 100% Isolationsniveau: Bei fest geerdeten Systemen anwenden, bei denen Erdschlüsse in weniger als einer Minute behoben werden.
• 133% Isolationsniveau: Geben Sie dies für impedanzgeerdete Systeme oder Stromkreise an, bei denen Fehler bis zu einer Stunde andauern können.
• 173% Isolationsniveau: Reserve für ungeerdete Netze, die anhaltenden Überspannungen ausgesetzt sind.

Koordinieren Sie diese Spannungs- und Isolationsspezifikationen mit den geltenden Vorschriften. Verlassen Sie sich auf NEC, IEC 60502-2, und ICEA S-93-639-Richtlinien, um zu überprüfen, ob das Kabel den erwarteten Überspannungsprofilen und Schaltstößen standhält, ohne das Dielektrikum zu beeinträchtigen.

Berechnung des Laststroms und der erforderlichen Strombelastbarkeit

Die Bestimmung der richtigen Leitergröße beginnt mit der Definition der Last. Berechnen Sie den maximalen Bedarf in kVA oder kW und rechnen Sie ihn in Netzstrom um. Berücksichtigen Sie spezifische Lastprofile, Leistungsfaktoren, und einen angemessenen Spielraum für zukünftiges Wachstum, um ein vorzeitiges Veralten des Feeders zu verhindern.

Nach der Festlegung des Designstroms, Ordnen Sie es Standard-Strombelastbarkeitstabellen zu. Anschließend müssen Sie Reduzierungsfaktoren anwenden, die von der Installationsumgebung vorgegeben werden:

• Leitungsfüllung: Passen Sie die Kanalanordnung und die Parallelkreisheizung an.
• Thermische Grenzen: Berücksichtigen Sie die Umgebungsluft- und Bodentemperaturen.
• Wärmewiderstand des Bodens: Je nach Bodenzusammensetzung wird die Leistung bei direkter Erdverlegung oder unterirdischen Kanalbänken herabgesetzt.
• Schildkonfigurationen: Berücksichtigen Sie die interne Erwärmung, die durch zirkulierende Ströme in geerdeten Metallabschirmungen entsteht.

Die Kabeldimensionierung erfolgt nicht isoliert. Stellen Sie sicher, dass die Dauerstrombelastbarkeit und die thermischen Kurzschlussgrenzen des von Ihnen gewählten Kabels mit den angeschlossenen Mittelspannungsgeräten übereinstimmen. Das Kabel muss sicher in Transformatoren integriert werden, metallgekapselte Schaltanlage, und Standardzubehör wie 200 Ein lastbrechender Ellenbogen bzw 600 Ein bruchsicherer, trennbarer Steckverbinder, ohne die Nennwerte der Komponenten zu überschreiten.

Benötigen Sie kompetente Unterstützung für Ihr Mittelspannungskabelprojekt?

Bei LX-Draht und Kabel, Wir helfen Ingenieuren und Auftragnehmern bei der Auswahl zuverlässiger Kabellösungen, die auf einer zertifizierten Fertigung basieren, kundenspezifische Konstruktion, und reaktionsschneller technischer Support.

Fordern Sie eine technische Beratung an →

Wählen Sie das richtige Leitermaterial

Vergleich von Kupfer und Aluminium

Kupfer und Aluminium dominieren Mittelspannungskabelsysteme. Kupfer bietet eine hervorragende elektrische Leitfähigkeit, Dadurch können Sie Ihre Strombelastbarkeitsanforderungen mit einer viel kleineren Querschnittsfläche und einem engeren Kabeldurchmesser erfüllen. Diese Dichte geht mit einem Kompromiss einher. Kupfer erhöht das Gewicht des gesamten Kabels erheblich und treibt Ihre Materialkosten in die Höhe.

Aluminium verfolgt den gegenteiligen Ansatz. Es senkt die Materialkosten drastisch und spart Gewicht, Damit ist es der Industriestandard für ausgedehnte Verteilungsnetze und lange Versorgungskabelstrecken. Denn Aluminium hat eine geringere Leitfähigkeit als Kupfer, Sie müssen den Leiter vergrößern, um eine entsprechende Stromkapazität zu erreichen.

Schlüsselfaktoren für die Materialauswahl

Sie orientieren sich bei Ihrer endgültigen Wahl des Dirigenten an der konkreten Projektrealität. Bewerten Sie diese technischen und betrieblichen Faktoren, bevor Sie eine Spezifikation abzeichnen:

• Physische Platzbeschränkungen: Enge Leitungen, kompakte Schaltanlage, und begrenzte Anschlussbereiche erfordern oft die Verwendung von Kupfer, um die Kabelabmessungen realistisch zu halten.
• Gewicht und Handhabung: Aluminium verringert die Zugschwierigkeiten und verringert die mechanische Spannung am Kabel während der Installation, vor allem bei langen Läufen.
• Zubehörkompatibilität: Sie müssen alle Spleiße anpassen, Anschlüsse, und Kabelschuhe genau auf das gewählte Leitermaterial und die Spannungsklasse des Systems abgestimmt, um Anschlussfehler zu vermeiden.
• Gesamtinstallationskosten: Schauen Sie über die Rohstoffpreise hinaus. Vergleichen Sie die anfänglichen Einsparungen von Aluminium mit den Vorteilen der physischen Kompaktheit und der Gehäusepassung von Kupfer.

Wählen Sie geeignete Isolierungs- und Manteltypen

Bewerten Sie primäre Isoliermaterialien und Bewertungen

Die Primärisolierung bestimmt die elektrische Leistung und Wärmekapazität. Für 5 Zu 35 kV-Anwendungen, Ingenieure bewerten in der Regel Basispolymere wie vernetztes Polyethylen (XLPE), Baumhemmendes XLPE (TR-XLPE), und Ethylen-Propylen-Kautschuk (EPR). Jedes Polymer reagiert anders auf elektrische Belastung, Eindringen von Feuchtigkeit, und mechanisches Routing.

• Dämmstärken: Verwenden 100% Dicke für schnell geräumte geerdete Systeme, 133% für Netzwerke mit verzögerter Fehlerbeseitigung, Und 173% für völlig erdfreie Netze.
• Temperaturwerte: Wählen Sie MV-90 (90°C) für Standardinstallationen. Geben Sie MV-105 an (105°C) um die Strombelastbarkeit zu erhöhen und die erforderliche Leitergröße für schwere Lasten zu reduzieren.

Die Auswahl einer höheren Temperaturbewertung wie MV-105 sorgt für einen sofortigen Betriebspuffer. Diese Spezifikation ermöglicht es Ihnen, mehr Strom durch einen kleineren Platzbedarf zu leiten, ohne dass sich das Kernpolymer mit der Zeit verschlechtert.

Wählen Sie Außenmantelmaterialien zum Schutz der Umwelt

Die Außenjacke fungiert als Ihre erste Verteidigungslinie gegen physikalische und chemische Zersetzung. Sie müssen den Mantelverbund genau auf die zu erwartenden Gefährdungen am Standort ausrichten, ob das Kabel starker Sonneneinstrahlung ausgesetzt ist, angesammeltes Wasser, oder raue Leitungswege.

• Polyethylen (PE, MDPE, oder HDPE): Mit diesen Jacken erzielen Sie zuverlässige Feuchtigkeitsbarrieren, hohe Abriebfestigkeit, und strikte Einhaltung für direkt vergrabene Versorgungsleitungen.
• Polyvinylchlorid (PVC): Wählen Sie PVC für industrielle Kabelrinnen im Innenbereich, die eine gleichbleibende Flammwidrigkeit und einen allgemeinen mechanischen Schutz erfordern.
• Standortspezifische Zusatzstoffe: Sorgen Sie für UV-Stabilisierung bei Sonneneinstrahlung im Freien und verwenden Sie reibungsarme Verbindungen für längere Rohrzüge.

Das Überspringen der Umgebungsanpassung führt zu einem vorzeitigen Mantelausfall. Ein robuster, Ein sorgfältig spezifizierter Mantel stellt sicher, dass die darunter liegende Isolierung und Abschirmung während der gesamten Betriebslebensdauer des Kabels intakt bleibt.

Bewerten Sie Abschirmung und mechanischen Schutz

Mittelspannungskabel sind auf geschichtete Abschirmsysteme angewiesen, um elektrische Belastungen zu kontrollieren und die Isolationsstabilität langfristig aufrechtzuerhalten. Sie müssen sicherstellen, dass Halbleiterschirme und metallische Abschirmungen ordnungsgemäß ausgelegt sind, um die Verteilung des elektrischen Feldes zu glätten, Reduzieren Sie das Teilentladungsrisiko, Fehlerströme sicher leiten und gleichzeitig elektromagnetische Störungen und Berührungsspannungen bei anormalen Betriebsbedingungen begrenzen.

Ebenso wichtig ist der mechanische Schutz, da Installations- und Betriebsbedingungen eine erhebliche physische Belastung für das Kabelsystem darstellen können. Außenmäntel und optionale Panzerungen schützen vor Stößen, zerquetschen, und Feuchtigkeitseintritt, Dabei müssen Sie auch die Zugspannung respektieren, Biegeradius, Seitenwanddruck, und Vergrabungstiefengrenzen, um langfristige strukturelle Schäden zu verhindern und eine zuverlässige Leistung aufrechtzuerhalten.

Überprüfen Sie die Einhaltung und Sicherheitsstandards

Mittelspannungskabel müssen den Anforderungen entsprechen strenge Herstellung und Baunormen, bevor sie für den industriellen Einsatz zugelassen werden. Sie sollten die Übereinstimmung mit Spezifikationen wie NEMA/ICEA WC überprüfen 71 und WC 74, sowie UL 1072 und UL 1581, da diese die Isolationsdicke definieren, Abschirmungsabdeckung, und Mantelanforderungen basierend auf der Spannungsklasse und den Umgebungsbedingungen. Die Konformität wird außerdem durch Flammen- und Feuerleistungstests wie IEEE unterstützt 1202 (FT4), UL 1685, und ICEA T-29-520, zusammen mit Werkstests wie Teilentladungs- und Hochspannungsfestigkeitsprüfungen.

Nach der Installation, Die Überprüfung vor Ort ist unerlässlich, da mechanische Belastungen beim Ziehen und Verlegen die Kabelintegrität beeinträchtigen können. Sie sollten Standortabnahmetests durchführen, einschließlich Isolationswiderstands- und Schirmdurchgangsprüfungen, Anschließend erfolgt eine Diagnose vor der Inbetriebnahme wie VLF-Widerstands- und Tan-Delta-Tests, um die grundlegende Isolationsleistung zu ermitteln. Auch die Betriebssicherheit muss der OSHA entsprechen 1910.269 und NFPA 70E, während Lockout/Tagout-Verfahren und spannungsbewertete PSA eine sichere Wartung und einen sicheren Betrieb in Hochspannungsumgebungen gewährleisten.

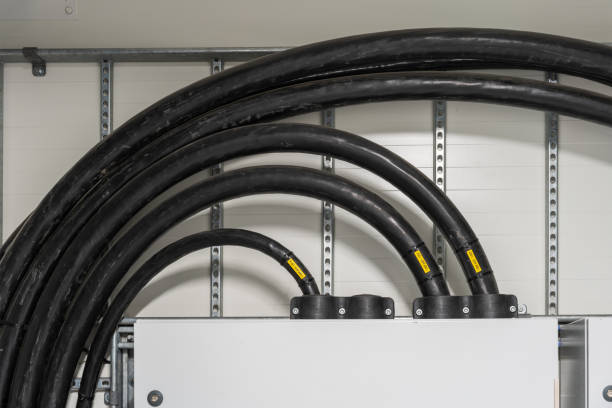

Berücksichtigen Sie die Installationsbedingungen und den Wartungszugang

Umgebungsbedingungen und mechanische Installationsbeschränkungen

Die Installation von Mittelspannungskabeln erfordert eine strenge Kontrolle der physikalischen und umweltbedingten Belastungen, um eine Beschädigung der Isolierung oder Abschirmung zu vermeiden, bevor das System überhaupt in Betrieb geht.

• Temperaturgrenzen: Planen Sie Verlegearbeiten bei oder darüber 0 °C. Für dringende Winterarbeiten, Heizen Sie Kabel auf 20–30 °C vor und biegen Sie sie niemals, wenn sie unter den Gefrierpunkt fallen.
• Mechanische Grenzen: Halten Sie den minimalen Biegeradius und die maximale Zugspannung unbedingt ein. Verwenden Sie beim Ziehen Verdrehsicherungen und kalibrierte Winden, um Schäden am Schirm oder an der Isolierung zu vermeiden.
• Routing-Strategie: Wählen Sie eine direkte Bestattung mit mindestens 700 mm Deckung für wirtschaftliche Langstrecken. Verwenden Sie Kanäle und Betongräben in Bereichen, die einen starken mechanischen Schutz und künftige Zugänglichkeit erfordern.
• Wärmeableitung: Entwerfen Sie Gräben und überfüllte Kanalbänke mit ausreichender Wärmeabgabe. Wenden Sie bei gruppierten Stromkreisen eine Strombelastbarkeitsreduzierung an, um die Betriebstemperatur des Leiters innerhalb der Norm zu halten 90 °C-Grenze.

Wartungszugänglichkeit und langfristige Zuverlässigkeit

Bei einer intelligenten Kabelführung geht es nicht nur darum, den Strom heute fließen zu lassen. Es sieht Routineinspektionen vor, unerwartete Fehlerbehebung, und Anlagenmodernisierungen in den nächsten zwei bis drei Jahrzehnten.

• Komponentenpositionierung: Legen Sie kritische Verbindungen und Abschlüsse trocken, zugänglich, und mechanisch geschützte Bereiche wie Tresore, Mannlöcher, oder Innenfugenbuchten, anstatt sie direkt im Boden zu vergraben.
• Abstand und Abstand: Halten Sie in Schaltanlagen und Umspannwerken die richtigen Phasenabstände und Phasen-Erde-Abstände ein, um einen sicheren physischen Arbeitsraum für das Personal zu gewährleisten.
• Prüfbestimmungen: Integrieren Sie Testpunkte und lassen Sie an den Anschlüssen ausreichend Kabelspielraum. Wartungsteams verlassen sich auf diese Lücke, um die Verbindung problemlos trennen zu können, Prüfung auf Teilentladung oder Isolationswiderstand, und ggf. die Kabel neu terminieren.
• Zukünftige Erweiterung: Entwerfen Sie Layouts, die physischen Platz in den Ablagen lassen, Tunnel, und den Bau von Einstiegswegen. Auf diese Weise können Sie später Schaltkreise hinzufügen oder Geräte nachrüsten, ohne dass größere Bauarbeiten erforderlich sind.

Balance-Leistung, Lebensdauer, und Kosten

Haupttreiber der Leistung

Die Dimensionierung von Leitern und die Auswahl der Isolierung bestimmen direkt die elektrische Leistung von Mittelspannungssystemen 1 kV zu 50 kV. Sie sollten die Kabelkapazität nur als Ausgangspunkt betrachten, da die reale Lebensdauer stärker von der thermischen Belastung abhängt, Feuchtigkeitseinwirkung, und mechanischer Schutz. In industriellen Umgebungen, Diese Faktoren belasten Isolationssysteme ständig und verringern nach und nach die langfristige Zuverlässigkeit, wenn sie nicht richtig gehandhabt werden.

Lebensdauermanagement

Um eine vorhersehbare Leistung aufrechtzuerhalten, Vermögensverwalter verlassen sich auf die regelmäßige Zustandsüberwachung, um die Verschlechterung der Isolierung im Laufe der Zeit zu verfolgen. Durch Beobachtung des thermischen Verhaltens, Umweltstress, und Alterungstrends, Sie können den Austausch in der richtigen Phase des Kabellebenszyklus planen. Dieser Ansatz trägt dazu bei, sowohl vorzeitige Austauschkosten als auch unerwartete Ausfälle zu vermeiden, die zu ungeplanten Ausfallzeiten führen könnten.

Optimierung der Lebenszykluskosten

Der anfängliche Kaufpreis eines Kabels macht nur einen kleinen Teil der gesamten Projektkosten aus. Eine genauere Bewertung ergibt sich aus den Gesamtbetriebskosten, Dazu gehört auch die Montagearbeit, Ausfallrisiko, und langfristige Wartungshäufigkeit. Sie sollten die Leitergröße anpassen, Fehlerfestigkeitsfähigkeit, und Jackenauswahl anhand der tatsächlichen Systemanforderungen, um die Sicherheit zu gewährleisten und gleichzeitig unnötige Überspezifikationen zu vermeiden.

Häufig gestellte Fragen

Wie wählt man den richtigen Isolationsgrad für Mittelspannungskabel??

100% Isolierung wird in fest geerdeten Systemen verwendet, in denen Fehler schnell behoben werden, während 133% Und 173% Die Isolationsstufen sind für Systeme mit verzögerter Fehlerbeseitigung oder ungeerdeten Bedingungen ausgelegt. Die höheren Isolationswerte bieten zusätzlichen Schutz vor vorübergehenden Überspannungen in anspruchsvollen Industrieumgebungen.

Was ist der Unterschied zwischen XLPE- und EPR-Isolierung in industriellen Mittelspannungskabeln??

XLPE wird aufgrund seiner geringen dielektrischen Verluste und seiner starken elektrischen Leistung in stabilen Versorgungsnetzen häufig verwendet. EPR, Jedoch, Bietet bessere Flexibilität und überlegene Beständigkeit gegen Feuchtigkeit und chemische Einwirkung, Dadurch eignet es sich besser für raue oder kontaminierte Industrieumgebungen.

Was ist der minimale Biegeradius für Mittelspannungskabel??

Die meisten geschirmten Mittelspannungskabel erfordern einen Mindestbiegeradius von ca 12 mal dem gesamten Kabeldurchmesser, während gepanzerte Designs je nach Bedarf engere Biegungen ermöglichen können Konstruktion. Bei Überschreitung dieser Grenzwerte können Isolations- und Abschirmschichten dauerhaft beschädigt werden, Verringerung der Langzeitzuverlässigkeit.

Wie wirkt sich die chemische Belastung auf die Leistung von Mittelspannungskabeln aus??

Die Einwirkung von Chemikalien kann dazu führen, dass Mantelmaterialien aufquellen, Riss, oder mit der Zeit an Flexibilität verlieren, insbesondere wenn es Ölen oder Lösungsmitteln ausgesetzt ist. Sobald die Außenhülle beschädigt ist, Das Eindringen von Feuchtigkeit kann die Verschlechterung der Isolierung beschleunigen und das Risiko eines Teilentladungsausfalls erheblich erhöhen.

Was sind die Hauptursachen für Teilentladungen in Mittelspannungskabelsystemen??

Teilentladungen werden meist durch Isolationsfehler verursacht, Installationsschäden, oder Verunreinigungen wie Feuchtigkeit oder Lufteinschlüsse. Wenn nicht kontrolliert, Es erodiert nach und nach das Isolationssystem und entwickelt sich zu elektrischen Bäumen, die schließlich zu einem kompletten Kabelausfall im Betrieb führen.

Letzte Gedanken

Die Leistung von Mittelspannungskabeln hängt stark von der Wahl des richtigen Isolationssystems ab, Leitermaterial, und Schutzmantel für die tatsächliche Betriebsumgebung. Wenn Sie das Isolationsniveau richtig anpassen, Leiterdesign, und Jackenmaterialien echten Umweltbelastungen ausgesetzt, Sie verbessern die Systemzuverlässigkeit erheblich, verlängern die Lebensdauer und senken gleichzeitig die Gesamtbetriebskosten im Laufe der Zeit.
