Wat is span in ADSS-kabel en hoekom maak dit saak?

Wat is span in ADSS-kabel en hoekom maak dit saak?

Vir ADSS (Al-diëlektriese selfondersteunende) kabel, span is een van die belangrikste parameters in oorhoofse optiese veselkabelontwerp. Dit beskryf die afstand tussen twee aangrensende steunpunte, soos nutspale of transmissietorings.

Spanlengte beïnvloed veel meer as installasieafstand. Dit beïnvloed kabelsak direk, meganiese spanning, wind en ys laai, paal laai, klaring, en langtermyn kabelbetroubaarheid. 'n Kabel wat vir 'n kort span ontwerp is, werk moontlik nie veilig wanneer dit oor 'n baie langer afstand geïnstalleer word nie.

Om hierdie rede, ADSS-kabelkeuse moet altyd die werklike span en plaaslike installasietoestande in ag neem eerder as om net op die kabel se veseltelling of nominale deursnee staat te maak.

Wat is span in ADSS-kabelontwerp

Lugaansig van hoëspanning-kragoordragtorings en -lyne wat oor groen golwende heuwels en geërodeerde valleie strek

Span is die enkele mees kritieke faktor in ADSS-kabelontwerp. Dit bepaal die sterkte van die kabel, koste, en langtermynbetroubaarheid meer as enige ander veranderlike.

In 'n ADSS-kabelinstallasie, spanlengte is die horisontale afstand tussen twee opeenvolgende hegpunte.

Byvoorbeeld, as 'n ADSS-kabel tussen twee nutspale geïnstalleer is 150 meter uitmekaar, die nominale span is 150 m. As die afstand tussen die volgende twee pole is 220 m, daardie afdeling het 'n 220 m span.

Wanneer 'n ADSS-kabelvervaardiger 'n kabel vir 'n spesifieke toepassing ontwerp, ingenieurs oorweeg gewoonlik parameters soos:

Parameter Hoekom dit saak maak
Span lengte Bepaal die meganiese las op die kabel
Kabel gewig Beïnvloed sak en steunpuntspanning
Windlading Voeg transversale meganiese laai by
Yslading Verhoog kabelgewig en spanning in koue streke
Installasie temperatuur Verander kabelspanning en sak
Maksimum bedryfstemperatuur Beïnvloed langtermyn-sakprestasie
Kabel konstruksie Bepaal treksterkte en meganiese grense
Installasie toestand Beïnvloed die werklike las op die kabel

Algemene span-kategorieë en hul toepassings

ADSS-kabels is ontwerp vir verskillende spanlengtes gebaseer op die toepassingsomgewing. Dit word gewoonlik in vier hoofkategorieë gegroepeer:

  • Kort spanne (50–100 m): Dit is tipies vir ontplooiings in stedelike en voorstedelike gebiede op verspreidingslyne waar pale naby mekaar gespasieer is.
  • Medium spanne (100–300 m): Word algemeen gevind langs landelike paaie en in gemengde-gebruik korridors wat beide verspreidings- en transmissielyne dra.
  • Lang spanne (300–800 m): Dit is nodig om wye valleie oor te steek, riviere, of vir installasie op hoëspanning transmissietorings, wat baie verder uitmekaar gespasieer is.
  • Ekstra lang spanne (oor 800 m): Gereserveer vir groot geografiese uitdagings, hierdie strekke vereis pasgemaakte kabels en hardeware om groot riviere oor te steek of bergagtige terrein te navigeer.

Hoe ADSS-kabelspan meganiese werkverrigting beïnvloed

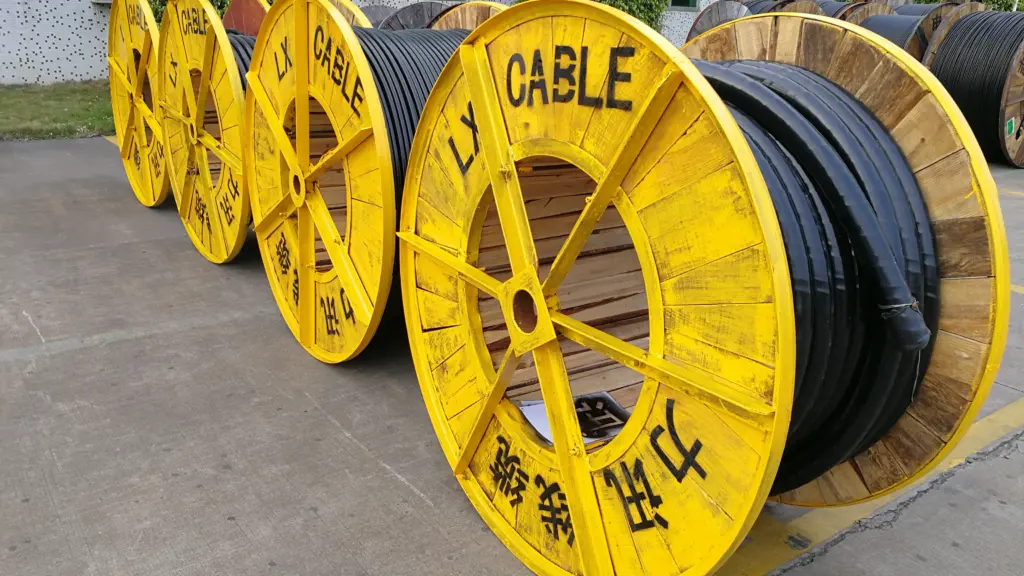

Groot geel kabelrolletjies gemerk CABLE en LX wat met swart kabel gewikkel is, buite op 'n betonoppervlak naby 'n gebou aangebring

ADSS-kabelspanlengte is die primêre faktor wat besluite oor spanning dryf, betroubaarheid, en hardeware. Om dit verkeerd te kry, kompromitteer die hele lugplant se integriteit en lewensduur.

Verhouding Tussen Span, Spanning, en Sag

Die fisika is eenvoudig. Die verhoging van die afstand tussen twee pole verhoog direk die horisontale spanning wat nodig is om die kabel se gewig te ondersteun. Om hierdie spanning hanteerbaar te hou, die kabel moet toegelaat word om meer te sak. Dit skep 'n kritieke afweging, aangesien te veel insakking grondvryhoogtevereistes kan oortree. Gevolglik, langer strekke vraag kabels met 'n hoër gegradeerde treksterkte (RTS). Ingenieurs gebruik sak-spanningskaarte om hierdie veranderlikes te modelleer, verseker dat die finale installasie aan klaringskodes voldoen sonder om die kabel te oorbeklemtoon onder verskillende wind- en ysladings.

Impak op langtermyn-betroubaarheid en mislukkingsrisiko

Om 'n kabel naby sy maksimum gegradeerde span te gebruik, vra vir moeilikheid. Veldstudies is baie duidelik hieroor: 'n verbysterende meerderheid van ADSS-kabelfoute gebeur op streke wat oorskry 90% van hul aangewese lengte, veral in koue weer. Dit is hoekom 'n ononderhandelbare ontwerppraktyk is om 'n kabel te kies wat gegradeer is vir 'n span wat ten minste is 15% langer as die werklike maksimum span op jou roete. ’n Langer, nie-ondersteunde lengte het groter blootstelling aan dinamiese ladings van wind en ys, wat materiaalmoegheid versnel en die waarskynlikheid van mislukking aansienlik verhoog met verloop van tyd.

Vibrasiegevoeligheid en dempingsbehoeftes

Langer spanne tree op soos reuse kitaarsnare in die wind. Hulle is baie meer vatbaar vir eoliese vibrasie - 'n hoëfrekwensie, lae-amplitude-ossillasie wat 'n primêre oorsaak van moegheidskade is, veral by die hardeware klempunte. Dit is 'n ernstige probleem vir streke wat tipies verby is 100 meter. Vir strekke wat 'n drempel rondom oorskry 150 meter, vibrasie dempers word 'n verpligte bykomstigheid. Hulle doel is om hierdie skadelike energie te absorbeer en te verdryf. Die aantal dempers benodig, en hul spesifieke plasing op die kabel, is ontwerp op grond van die spanlengte en lynspanning om effektief te wees.

Invloed op installasiemetodes en -praktyke

Jy kan nie 'n langspankabel op dieselfde manier installeer as wat jy 'n kort een doen nie. Terwyl 'n basiese trek vir kort afstande kan werk, strek oor 100 meters vereis byna altyd beheerde spanningsstring om skade te voorkom. Tydens installasie, die trekspanning moet versigtig beperk word—gewoonlik tot net 20-30% van die kabel se RTS—om te verhoed dat die vesels permanent gespanne word of die skede beskadig word. Hierdie vlak van beheer vereis meer gesofistikeerde toerusting, soos gekalibreerde spanners en trekkers wat 'n konsekwente krag kan handhaaf. Spanlengte dikteer ook die strategiese plasing van lasse om te verseker dat elke aaneenlopende lopie goed binne die kabel se meganiese perke bly.

Aandryfkabelontwerp en hardewarekeuse

Maksimum span is die eerste domino wat in die hele ontwerpproses val. Dit is die primêre faktor wat die vereiste sterkte bepaal (RTS) van die ADSS-kabel self. Om 'n hoër RTS vir langer spanne te bereik, vervaardigers voeg meer aramide-draadversterking by. Hierdie versterking lei tot 'n groter kabeldeursnee en groter gewig per meter. Dit het gewig en deursnee verhoog, op sy beurt, beïnvloed die finale sakberekeninge direk en vereis groter, sterker paal hardeware. Alle ondersteunende hardeware, van doodlooppunte tot ophangklemme, moet gekies word om presies te pas by beide die kabel se deursnee en die verhoogde meganiese ladings van die beoogde span.

Jou eenstopoplossing vir kragprojekte

As 'n kabel vervaardiger met 15+ jare se kundigheid, ons verskaf 'n volledige reeks gesertifiseerde kragprodukte en bykomstighede. Stroomlyn jou verkryging en verminder koste deur alles wat jy nodig het van een betroubare vennoot te verkry.

Kry 'n projekkwotasie →

CTA Beeld

Verhouding Tussen Span, Sag en installasie voorwaardes

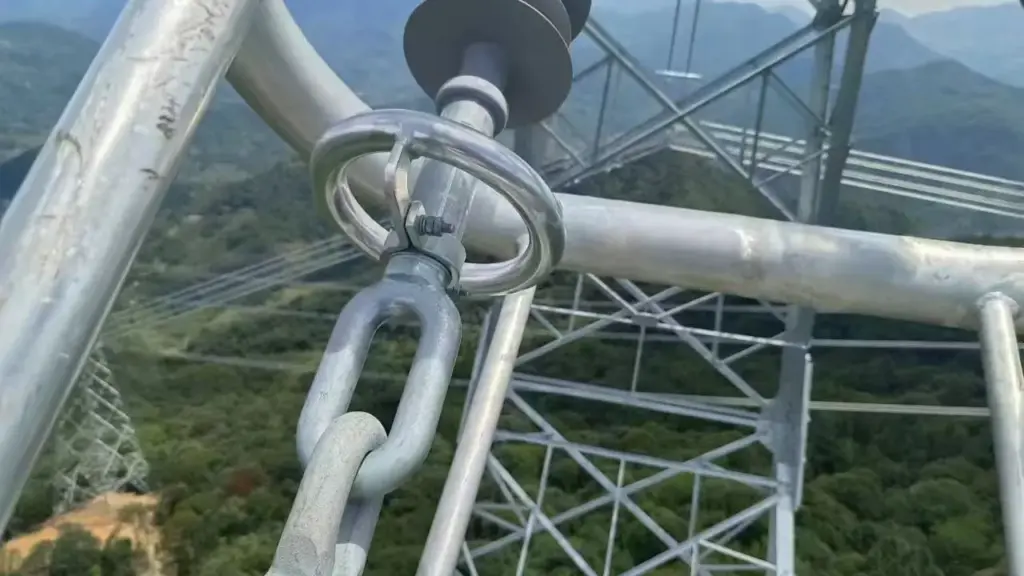

Close-up van hoë spanning transmissie toring staal balke, insulators, en boeie teen 'n berg agtergrond.

ADSS-kabelprestasie hang af van 'n konstante afweging. Span, sak, en spanning word fisies gekoppel en direk deur weer verander, lyn ontwerp, en installasie akkuraatheid.

Fundamentele Verhouding Tussen Span, Sag, en Spanning

In lugkabelontwerp, die span is die horisontale afstand tussen twee pole, terwyl sak die vertikale val van die kabel in die middel van daardie span is. Hierdie twee faktore is intrinsiek gekoppel aan die kabel se spanning. Vir enige gegewe ADSS-kabel, die insakking is ongeveer eweredig aan die kwadraat van die spanlengte. As jy die afstand tussen pale verdubbel, die sak sal met ongeveer vier keer toeneem, veronderstel dat spanning konstant bly.

Sag en spanning deel 'n omgekeerde verhouding. Om die kabel stywer te trek, verhoog die spanning en verminder die deursakking. Deur die kabel los te maak, verminder die spanning en verhoog die sak. Hierdie verwantskap word dikwels geskat deur die paraboliese insakvergelyking te gebruik: Sag ≈ (wL²) / 8T, waar 'w’ is die kabel se gewig per lengte-eenheid, 'L’ is die span, en 'T’ is die horisontale spanning. Hierdie formule bied 'n praktiese manier om te verstaan ​​hoe hierdie drie veranderlikes interaksie het.

Impak van Omgewingslaaitoestande

Werklike toestande verander voortdurend 'n kabel se sak en spanning. Temperatuurskommelings veroorsaak dat die kabel in die hitte uitsit en in die koue saamtrek. Hoër temperature maak die kabel langer, wat deursakking verhoog en spanning verminder. Omgekeerd, koue weer maak die kabel styf, verhoogde spanning en verminder deursakking.

Wind voeg 'n horisontale krag by, stoot die kabel sywaarts en verhoog die effektiewe las daarvan. Hierdie bykomende las verhoog die spanning wat nodig is om die kabel te ondersteun. Ys aanwas is dikwels die mees kritieke faktor, veral in kouer klimate. Ys verhoog die kabel se gewig en deursnee aansienlik, wat deursakking en spanning dramaties kan verhoog. Enige robuuste ontwerp moet rekening hou met die ergste kombinasies van hierdie vragte, soos swaar ysopbou gekombineer met hoë winde by lae temperature, om die lyn se strukturele integriteit te verseker.

Die rol van heersende omvang in multi-span ontwerp

'n Tipiese veselroete bestaan ​​uit veelvuldige spanne van verskillende lengtes, maak dit onprakties om die spanning vir elkeen individueel te bereken en in te stel. Om dit op te los, ingenieurs gebruik die Ruling Span. Dit is 'n berekende, teoretiese spanlengte wat die gemiddelde spanningsgedrag van 'n hele gedeelte van die lyn verteenwoordig. Dit is nie 'n eenvoudige gemiddelde nie; die berekening gee meer gewig aan die langer spanne, aangesien hulle die grootste impak op die lyn se algehele spanning het.

Deur die installasiespanning op grond van die heersende span te stel, spanne kan 'n enkele teiken gebruik om die hele afdeling te string. Dit verseker dat alle spanne 'n aanvaarbare insakprofiel onder verskillende weerstoestande bereik. Langer spanne sal nie te veel sak nie, en korter spanne sal nie oorspanning word nie.

Ontwerpbeperkings: Opruiming en maksimum toelaatbare spanning (MAT)

Elke ADSS-installasie moet binne twee primêre beperkings werk. Eerstens, die kabel se insakking moet beperk word om minimum grondvryhoogte te handhaaf soos vereis deur veiligheidskodes. Dit verseker dat die kabel 'n veilige afstand bo paaie bly, waterweë, geboue, en ander infrastruktuur. Tweedens, die spanning moet nooit die kabel se maksimum toelaatbare spanning oorskry nie (MAT), selfs onder die mees ekstreme weersomstandighede. Oorskryding van die MAT kan die kabel se sterkte-lede beskadig en die strukturele integriteit daarvan in gevaar stel.

'n Kritieke subset van hierdie spanningsgrens is die spanning op die optiese vesels self. Veselspanning moet tipies onder 'n baie klein persentasie gehou word (bv., 0.3% verlenging) om sein agteruitgang of breek te voorkom. Die finale ontwerp is 'n balans tussen spanlengte, sak, en spanning om aan beide klaringvereistes en die kabel se sterktebeperkings te voldoen.

Invloed van installasiepraktyke

Die finaal, in-diens sak en spanning van 'n kabel word direk bepaal deur die voorwaardes ten tye van installasie. Die omgewingstemperatuur tydens stringing is veral belangrik. Veldspanne gebruik sak-spanning-kaarte wat spesifiek is vir die kabelmodel en heersende span, maak aanpassings vir die temperatuur op die dag van die installasie. Om dit verkeerd te kry, kan aansienlike gevolge hê.

As 'n kabel verkeerd gesak het, dit kan lei tot klaringsbreuke tydens warm somerweer of oormatige spanning skep wat die kabel beskadig tydens koue winterweer. Die aanvanklike spanningsberekeninge moet ook rekening hou met langtermyn kruip, wat die permanente is, stadige verlenging van die kabel se sterkte lede oor baie jare. Dit verseker dat die kabel veilige afstande behou gedurende sy leeftyd.

Faktore wat maksimum ADSS-kabelspan beïnvloed

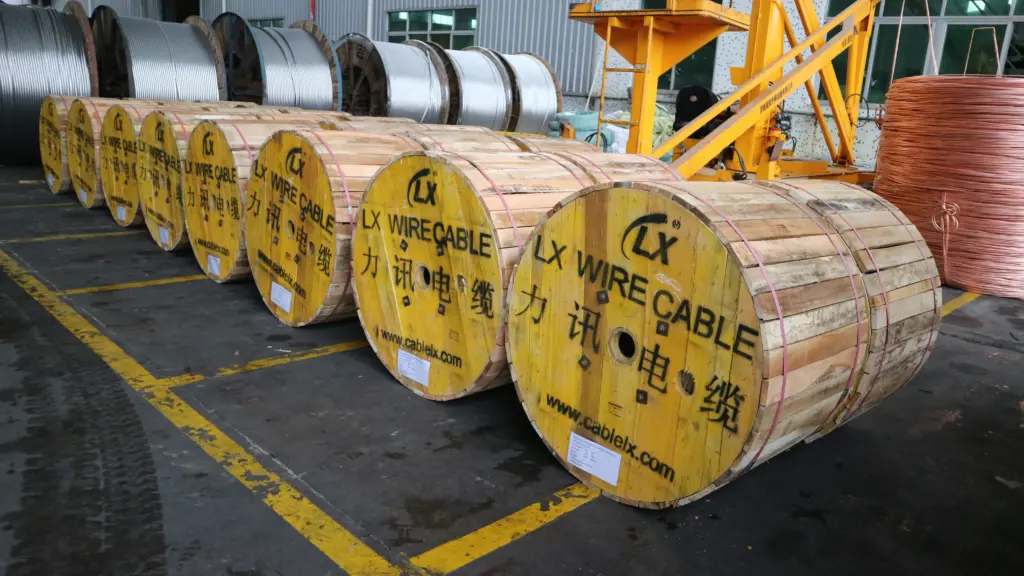

'n Ry groot houtkabelspoele gemerk LX Wire Cable in 'n fabriekspakhuis met koper- en metaaldraadrolle naby.

Daar is geen enkele maksimum span wat op elke ADSS-kabel van toepassing is nie. Die bereikbare span hang af van die kabelontwerp en die omgewingstoestande van die projek.

1. Kabelgewig en deursnee

’n Swaarder kabel skep ’n groter verspreide las. Kabeldeursnee beïnvloed ook windlading omdat 'n groter kabel 'n groter oppervlakte aan die wind bied.

2. Wind laai

Sterk wind skep laterale druk op die kabel en verhoog die algehele meganiese las. Gebiede wat aan sterk wind blootgestel word, vereis 'n meer konserwatiewe meganiese ontwerp.

3. Ys laai

In koue streke, ys kan rondom die kabel ophoop. Dit kan die effektiewe kabelgewig aansienlik verhoog.

'n Kabel wat goed presteer in 'n warm, lae-wind omgewing kan 'n ander ontwerp vereis vir 'n gebied met swaar ys en sterk winde.

4. Installasie temperatuur

Installasiespanning moet gekies word volgens die verwagte temperatuurtoestande. Verkeerde spanning tydens installasie kan later tot oormatige spanning of oormatige insakking lei.

5. Ondersteuningstruktuur

Die sterkte en toestand van nutspale of torings maak ook saak. 'n Kabel kan genoeg trekvermoë hê vir 'n lang span, maar die ondersteunende struktuur mag nie vir die bykomende las ontwerp word nie.

6. Vereiste veiligheidsfaktor

ADSS-kabelstelsels word gewoonlik ontwerp met toepaslike veiligheidsmarges. Die vereiste faktor hang af van die toepaslike standaarde, omgewingstoestande, en projekspesifikasies.

7. Kabel konstruksie

Die aantal en rangskikking van sterkte lede, skede struktuur, kabel deursnee, en algehele kabelontwerp beïnvloed almal meganiese werkverrigting.

Dit is hoekom ingenieurs nie 'n ADSS-kabel moet kies wat slegs gebaseer is op “maksimum span” op 'n algemene produkblad gewys. Die werklike omvang moet saam met die projek se omgewings- en installasietoestande geëvalueer word.

Hoe om die regte ADSS-span vir verskillende toepassings te kies

Toepassing Span Lengte Spanningsvlak Kabel struktuur Tipe baadjie Ontwerp Fokus Tipiese deursnee
Verspreidingslyne 50–300 m Tipies <35 kV Sentrale buis vir ≤150 m; Gelaagde draai vir ≤300 m PE (Poliëtileen) is dikwels voldoende in lae-besoedeling gebiede. Bevestig paalsterkte vir ekstra las en handhawing van grondvryhoogte onder maksimum deursakking. ~11–12 mm
Transmissielyne 300–800 m 35 kV aan 220 kV Hoë-RTS-gelaagde draai-ontwerp met robuuste aramideversterking. AT (Teenspoor) baadjie word aanbeveel, veral hierbo 35 kV of in besoedelde gebiede. Gedetailleerde sag-spanning analise vir wind/ys vragte en gebruik van vibrasie dempers. ~14 mm
EHV lyne & Rivierkruisings 800 m+ 220 kV, 500 kV, en bo Hoë-RTS, versterkte gelaagde ontwerp wat aan IEEE voldoen 1222 standaarde. Dubbelbaadjie AT (Teenspoor) word benodig vir hoë elektriese velde. Presiese sak-spanning modellering (bv., PLS-CADD), 15%+ span veiligheidsmarge, en robuuste hardeware. Word gebruik vir rivierkruisings en gange met wydverspreide EHV-torings. (Wissel)
Telekommunikasie-net lugroetes Up to 300 m NVT (ongeenergieeerde pole) Liggewig sentrale buis vir ≤100 m; standaard gelaagde draai vir ≤300 m. PE (Poliëtileen) is die standaard keuse. Suiwer meganiese oorwegings, insluitend RTS om omgewingslaste soos wind en ys te hanteer. Word gebruik op toegewyde veselroetes waar geen kraglyne teenwoordig is nie. (Wissel)

Professionele ADSS-kabeloplossings vir verskillende projekvereistes

LX Elektries bied pasgemaakte ADSS-kabeloplossings vir nut, telekommunikasie, en infrastruktuurprojekte, om kliënte te help om kabelkonstruksie by werklike roetetoestande te pas.

Sleutelvoordele sluit in:

  • Projekgebaseerde kabelkeuse gebaseer op span- en omgewingsvereistes
  • Pasgemaakte meganiese ontwerp vir verskillende installasie toestande
  • Konsekwente vervaardigingskwaliteit vir grootmaat- en langtermynprojekte
  • Eenstop-kabeltoevoer van spesifikasiebevestiging tot produksie en aflewering
  • Tegniese koördinasie om kabelkeuse en installasierisiko's te help verminder

Beplanning van 'n ADSS-projek? Stuur vir LX Electrical jou veseltelling, maksimum span, temperatuurreeks, wind- of ystoestande, en installasievereistes. Ons span kan jou help om 'n geskikte ADSS-kabelspesifikasie vir jou projek te identifiseer.

Gereelde Vrae

Wat is spanlengte in ADSS-kabelontwerp?

Spanlengte is die horisontale afstand wat 'n ADSS-kabel tussen twee ondersteuningstrukture kan oorbrug, soos pale of torings, sonder intermediêre ondersteuning. Dit is 'n kritieke ontwerpparameter wat direk die kabel se vereiste sterkte bepaal, sy sag- en spanningseienskappe, en die tipe hardeware wat nodig is vir 'n veilige installasie.

Hoe beïnvloed span ADSS-spanning en -sak?

Span lengte het 'n beduidende, nie-lineêre impak. Vir 'n gegewe sak, verdubbeling van die span verviervoudig die vereiste spanning. Net so, vir 'n gegewe spanning, sak neem toe met die vierkant van die span. Dit beteken langer strekke sak baie meer en vereis aansienlik sterker kabels of hoër installasiespanning om veilige afstande te handhaaf.

Wat is 'n tipiese span tussen nutspale?

In stedelike of voorstedelike gebiede, 'n tipiese spanwydte tussen verspreidingsnutspale is ongeveer 35–40 meter (ongeveer 115-130 voet). In meer oop, landelike omgewings, hierdie afstand vermeerder dikwels tot 'n reeks van 70–90 meter (ongeveer 230-300 voet). Die presiese spasiëring hang af van die kraglynspanning, terrein, en plaaslike standaarde.

Hoe beïnvloed wind- en ysladings spanbesluite?

Wind en ys voeg aansienlike meganiese las by die kabel, wat beide sak en spanning verhoog. Ingenieurs moet plaaslike klimaatdata gebruik om hierdie ergste-geval vragte te bereken. 'n Spanwydte wat heeltemal veilig is in kalm weer kan in 'n gevaarlike posisie sak of spanning buite sy perke ervaar tydens 'n storm, spanbesluite word dus altyd deur hierdie omgewingsfaktore beheer.

Wat gebeur as 'n span verkeerd bereken word?

’n Misrekening kan tot ernstige mislukkings lei. As 'n span langer is as waarvoor die kabel ontwerp is, dit kan oorspanning raak, lei tot permanente veselskade, verswakking, of selfs breek. As vragte onderskat word, die kabel kan oormatig sak, verpligte veiligheidsklarings oor paaie oortree of elektriese gevare naby kraglyne skep.

Waarom versoek ingenieurs spandata voor ADSS-ontwerp?

Ingenieurs benodig spandata voordat 'n ontwerp begin word, want dit is die belangrikste faktor wat die meganiese en strukturele vereistes van die hele stelsel beïnvloed. Die maksimum span op 'n roete bepaal die kabel se nodige sterkte, sy sak onder vrag, vereiste veiligheidsklarings, en die keuse van alle ondersteunende hardeware. Daarsonder, 'n veilige en betroubare ontwerp is nie moontlik nie.
