'n Gids vir verskillende tipes elektriese kabels

Hierdie artikel sal kortliks die tipes elektriese kabels bekendstel, verduidelik wat dit is en vir watter scenario's hulle geskik is, om jou te help om die toepaslike elektriese kabels te kies wanneer nodig. Die drie hooftipes is laespanning-, mediumspanning- en hoëspanningkabels. Daar is egter baie meer soorte elektriese kabels as net hierdie drie.

Kragkabels

Kragkabels is spesifiek ontwerp om elektriese krag te dra. Hulle word gekategoriseer op grond van hul spanninggraderings, konstruksie en beoogde toepassings. Om hierdie kategorieë te verstaan is fundamenteel om veilige en doeltreffende kragverspreiding te verseker.

Laespanning kragkabels

Laespanning kragkabels is ontwerp vir toepassings waar die spanningsvlak relatief laag is, tipies tot 1000V AC. Dit is die werkesels van residensiële en ligte kommersiële elektriese stelsels.

• Algemene tipes: Enkelkerndrade, meerkernkabels (omhulde kabels), plat kabels en buigsame koorde is algemene voorbeelde. Enkelkerndrade, soos die naam aandui, bestaan uit 'n enkele geleier wat deur isolasie bedek is. Multi-kern kabels, dikwels na verwys as omhulde kabels, bevat twee of meer geïsoleerde geleiers saamgebondel binne 'n buitenste beskermende omhulsel. Plat kabels se geleiers is parallel aan mekaar gerangskik in 'n plat konfigurasie, wat dikwels gebruik word vir spesifieke toepassings soos toestelbedrading. Buigsame toue is ontwerp vir toepassings wat beweging en buigsaamheid vereis, soos kragtoevoerkoorde vir draagbare toestelle.
• Isolasie materiaal: Die isolasiemateriaal wat algemeen vir laespanningskragkabels gebruik word, sluit in polivinielchloried (PVC) en kruisgekoppelde poliëtileen (XLPE). PVC is 'n koste-effektiewe en veelsydige termoplastiese polimeer wat goeie elektriese isolasie eienskappe en buigsaamheid bied. XLPE is 'n termoharde polimeer wat uitstekende termiese en elektriese eienskappe bied in vergelyking met PVC, insluitend hoër bedryfstemperature en beter weerstand teen skuur en chemikalieë.
• Aansoeke: Laespanning-kragkabels is alomteenwoordig in die alledaagse lewe, wat huishoudelike toestelle soos yskaste, wasmasjiene en televisies aandryf. Hulle word ook wyd gebruik vir die verligting van stroombane in huise, kantore en kommersiële geboue. Boonop verskaf hulle krag aan verskeie klein elektriese toestelle en toerusting.
• Eienskappe: Hierdie kabels word oor die algemeen gekenmerk deur hul eenvoudige konstruksie en relatief lae koste, wat dit 'n ekonomiese keuse maak vir talle toepassings. Hulle is ook relatief maklik om te installeer en te hanteer.

Medium spanning kragkabels

Mediumspanning kragkabels werk teen spanningsvlakke wat tipies wissel van 1kV tot 35kV. Hierdie kabels is van kardinale belang vir die verspreiding van krag vanaf substasies na industriële fasiliteite en stedelike verspreidingsnetwerke.

• Spanning Reeks: Tipies wissel van 1kV tot 35kV.
• Konstruksie kenmerke: Hierdie kabels het 'n meer komplekse konstruksie as laespanningskabels, wat dikwels 'n geleierskerm, isolasielaag, isolasieskerm, metaalskerm (koperband of drade) en 'n buitenste skede insluit. Die geleierskerm verseker 'n eenvormige elektriese veld rondom die geleier, terwyl die isolasieskerm 'n soortgelyke funksie vir die buitenste oppervlak van die isolasie verrig. Die metaalskerm verskaf 'n pad vir foutstrome en help om die elektriese veld te bevat.
• Aansoeke: Mediumspanningskabels word algemeen in stedelike kragverspreidingsnetwerke gebruik om elektrisiteit te voorsien aan transformators wat die spanning verlaag vir plaaslike gebruik. Hulle is ook noodsaaklik in industriële fasiliteite vir die aandryf van groot masjinerie en toerusting.
• Eienskappe: Hierdie kabels vertoon hoër isolasieprestasie en meganiese sterkte in vergelyking met laespanningkabels om die hoër elektriese spanning en omgewingstoestande wat met mediumspanningtoepassings geassosieer word, te weerstaan.

Hoëspanning kragkabels

Hoëspanning kragkabels is ontwerp vir die oordrag van elektrisiteit teen spanningsvlakke tipies bo 35kV en tot 230kV. Hierdie kabels speel 'n belangrike rol in langafstand-kragoordrag en die koppeling van groot substasies.

• Spanning Reeks: Tipies bo 35kV en tot 230kV.
• Konstruksie kenmerke: Hoëspanningkabels het selfs meer gesofistikeerde isolasie- en afskermstrukture in vergelyking met mediumspanningkabels. Dit kan veelvuldige lae isolasiemateriaal, gevorderde afskermontwerpe insluit om die intense elektriese velde te bestuur, en robuuste buitenste omhulsels vir omgewingsbeskerming.
• Aansoeke: Hierdie kabels word hoofsaaklik gebruik vir die doeltreffende oordrag van groot hoeveelhede elektriese krag oor lang afstande, wat kragopwekkingsaanlegte met groot laaisentrums verbind. Hulle is ook kritieke komponente binne groot substasies.
• Eienskappe: Hoëspanningskabels word gekenmerk deur hul uiters hoë isolasieprestasie en streng veiligheidsvereistes as gevolg van die baie hoë spannings wat hulle dra. Gevorderde materiale en vervaardigingstegnieke word aangewend om hul betroubaarheid en lang lewe te verseker.

Ekstra-hoëspanning kragkabels

Ekstra-hoë spanning (EHV) kragkabels werk op die hoogste spanningsvlakke, tipies bo 230kV. Dit verteenwoordig die voorpunt van kragoordragtegnologie en is deurslaggewend vir kragnetwerke op nasionale vlak.

• Spanning Reeks: Tipies bo 230kV.
• Tegniese uitdagings en innovasies: Die ontwikkeling en ontplooiing van EHV-kabels behels aansienlike tegniese uitdagings, insluitend die bestuur van uiters hoë elektriese spanning, die vermindering van kragverliese oor lang afstande, en die versekering van die betroubaarheid en veiligheid van die stelsel. Innovasies in materiaalwetenskap, kabelontwerp en installasietegnieke word voortdurend in hierdie veld gemaak.
• Aansoeke: EHV-kabels word hoofsaaklik gebruik vir kragnetwerke op nasionale vlak, wat die grootmaat-oordrag van elektrisiteit oor uitgestrekte geografiese gebiede vergemaklik. Hulle verbind groot kragopwekkingsfasiliteite met verre laaisentrums, wat die stabiliteit en doeltreffendheid van die nasionale kraginfrastruktuur verbeter.
• Eienskappe: Hierdie kabels verteenwoordig die mees gevorderde elektriese kabeltegnologie, wat die nuutste materiale en ontwerpe insluit om die uiterste spanningsvlakke te hanteer en minimale energieverlies tydens transmissie te verseker.

Spesiale Doel Kabels

Hoë-temperatuur kabels

Hoë-temperatuur kabels is ontwerp om uiterste hitte te weerstaan sonder agteruitgang, gemaak met spesiale isolasie materiale vir veilige werking by verhoogde temperature.

Kenmerke en toepassings: Word gebruik in oonde, oonde, industriële verwarmingstoerusting en ander hoë-temperatuur omgewings.

Vlamvertragende kabels

Vlamvertragende kabels is ontwerp om die verspreiding van vuur te weerstaan. Terwyl hulle kan brand, versprei hulle nie die vlam nie, wat die veiligheid in die geval van 'n brand verhoog.

• Kenmerke en veiligheidsbelangrikheid: Noodsaaklik vir die voorkoming van brandverspreiding in geboue en geslote ruimtes.
• Algemene Standaarde en Klassifikasies: OVK 60332, UL 1581, ens.
• Aansoeke: Geboue, openbare areas, vervoerstelsels.

Waterdigte kabels

Waterdigte kabels is spesifiek ontwerp om te verhoed dat water binnedring, wat betroubare werkverrigting in nat of onderwater omgewings verseker. Hul beskermingsvlak word dikwels deur IP-graderings aangedui.

• Kenmerke en beskermingsvlakke: Hoë weerstand teen water en vog (bv. IP67, IP68).
• Aansoeke: Buiteluginstallasies, onderwatertoerusting, mariene toepassings.

Buigsame/sleepkettingkabels

Buigsame of sleepkettingkabels is ontwerp om voortdurende buiging en buiging in dinamiese toepassings te weerstaan, met gespesialiseerde konstruksie vir lang lewe onder konstante beweging.

• Kenmerke en buigprestasie: Hoë buigsaamheid, weerstand teen skuur en slytasie.
• Aansoeke: Robotika, geoutomatiseerde masjinerie, vervoerbandstelsels.

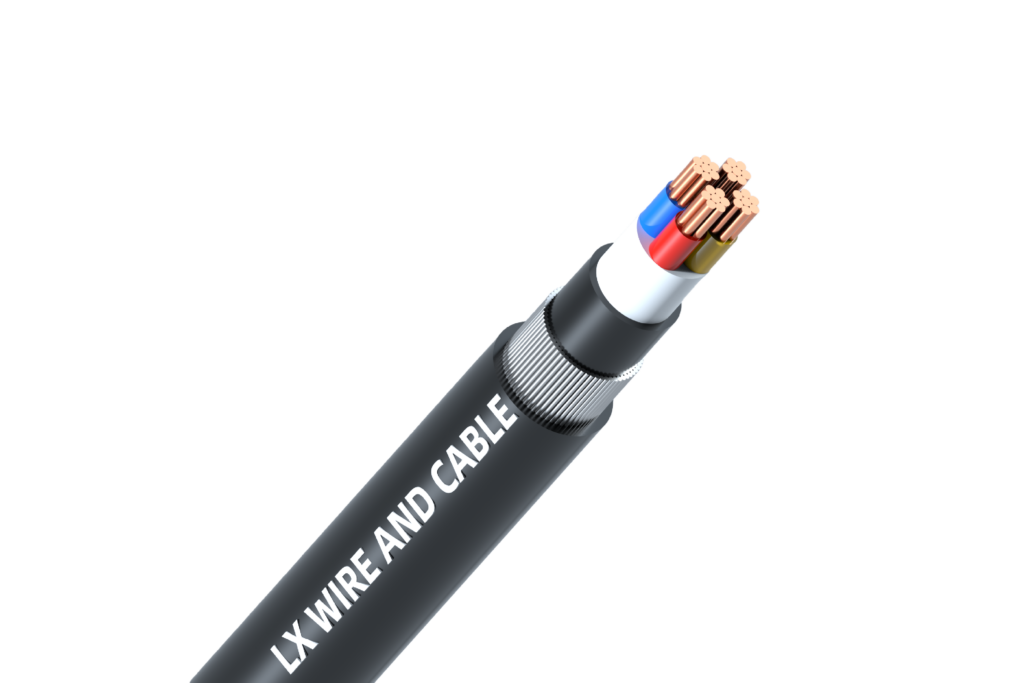

Komponente van 'n elektriese kabel

Om die individuele komponente van 'n elektriese kabel te verstaan, is noodsaaklik om die algehele funksie daarvan te waardeer en die geskikte kabel vir 'n spesifieke toepassing te kies. Elke laag speel 'n belangrike rol om die veilige en doeltreffende oordrag van elektrisiteit of seine te verseker.

Dirigent

Die geleier is die hart van die elektriese kabel, wat dien as die pad vir die vloei van elektriese stroom of seine.

• Funksie: Om elektriese stroom of seine oor te dra. Die doeltreffendheid van hierdie transmissie hang af van die materiaal en grootte (deursnee-area) van die geleier. 'n Groter deursnee-area lei gewoonlik tot laer weerstand en dus minder kragverlies oor 'n gegewe afstand.
• Algemene materiale: Die mees algemene materiale wat vir geleiers gebruik word, is koper en aluminium. Koper is hoogs geleidend, rekbaar (maklik in drade ingetrek) en bestand teen korrosie, wat dit die voorkeurkeuse vir baie toepassings maak ten spyte van die hoër koste daarvan. Aluminium is ligter en goedkoper as koper, maar het 'n laer geleidingsvermoë, wat beteken dat 'n groter deursnee-area nodig is om dieselfde hoeveelheid stroom te dra. Aluminium word dikwels in oorhoofse kragtransmissielyne gebruik waar gewig 'n beduidende faktor is.

Isolasie

Die isolasielaag omring die geleier en is van kritieke belang om elektriese lekkasies en kortsluitings te voorkom, die veiligheid van die elektriese stelsel te verseker en onbedoelde stroompaaie te voorkom.

• Funksie: Om die lekkasie van elektriese stroom vanaf die geleier te voorkom en om kortsluitings tussen aangrensende geleiers of tussen 'n geleier en die grond te vermy. Die isolasie moet die spanning wat op die geleier toegepas word kan weerstaan sonder om af te breek.
• Algemene materiale: 'n Verskeidenheid polimeriese materiale word vir isolasie gebruik, elk met spesifieke eienskappe wat geskik is vir verskillende toepassings. PVC (Polyvinyl Chloride) is 'n algemene en koste-effektiewe opsie wat goeie buigsaamheid en elektriese isolasie bied. XLPE (kruisgekoppelde poliëtileen) bied uitstekende termiese en elektriese eienskappe, insluitend hoër bedryfstemperature en beter weerstand teen chemikalieë en skuur. Rubber, insluitend materiale soos neopreen en silikoon, bied uitstekende buigsaamheid en weerstand teen uiterste temperature en moeilike omgewings. Ander gespesialiseerde isolasiemateriaal word vir spesifieke hoëprestasietoepassings gebruik.

Vulsel (opsioneel)

Vullers is nie-geleidende materiale wat in meerkernkabels gebruik word om die spasies tussen die geïsoleerde geleiers te vul. Alhoewel dit opsioneel is, dien hulle verskeie belangrike funksies.

• Funksie: Om die gapings tussen die geïsoleerde geleiers te vul, wat die kabel meer kompak en rond maak. Dit help om die kabel se vorm te behou, verskaf meganiese stabiliteit aan die binnekerne, en verhoed dat die geleiers skuif of beskadig word as gevolg van buiging of draai.
• Algemene materiale: Algemene vulmateriaal sluit verskeie vesels (soos jute of katoen), plastiekverbindings en geëxtrudeerde polimeriese materiale in. Die keuse van vulmateriaal hang af van die kabel se toepassing en die verlangde meganiese en termiese eienskappe.

Binneskede (opsioneel)

'n Binneskede is 'n bykomende laag beskerming wat oor die geïsoleerde geleiers en enige vullers toegepas word. Dit is nie altyd teenwoordig nie, maar bied aansienlike voordele in sekere kabelontwerpe.

• Funksie: Om 'n ekstra laag beskerming aan die isolasie van die individuele geleiers te verskaf. Dit bied verbeterde meganiese sterkte, wat die isolasie beskerm teen skuur en fisiese skade tydens installasie en gebruik. Boonop bied sommige binne-omhulsels verbeterde weerstand teen vog en chemikalieë, wat die interne komponente van die kabel verder beskerm.
• Algemene materiale: Algemene materiale vir binneskedes sluit in PVC (polivinielchloried) en PE (poliëtileen). Hierdie materiale bied 'n goeie balans van buigsaamheid, meganiese sterkte en weerstand teen omgewingsfaktore.

Afskerming (opsioneel)

Die afskermlaag is 'n geleidende laag wat die geïsoleerde geleiers of die binneste omhulsel omring. Die primêre doel daarvan is om elektromagnetiese interferensie (EMI) en radiofrekwensie-interferensie (RFI) te verminder, wat die werkverrigting van sensitiewe elektroniese toerusting of die seine wat deur die kabel gestuur word, kan ontwrig.

• Funksie: Om elektromagnetiese interferensie (EMI) en radiofrekwensie-interferensie (RFI) te verminder deur 'n geleidende versperring te verskaf wat hierdie ongewenste seine onderskep en grond. Dit verseker die integriteit van die elektriese krag of data wat deur die kabel oorgedra word en verhoed dat die kabel met nabygeleë elektroniese toestelle inmeng.
• Algemene tipes: Verskeie tipes afskerming word gebruik, insluitend koperbandskerms, aluminiumfoelieskilde, en gevlegte skilde gemaak van koper- of aluminiumdrade. Die keuse van afskermingstipe hang af van die frekwensie en intensiteit van die verwagte steuring en die buigsaamheidsvereistes van die kabel. Gevlegte skilde bied goeie buigsaamheid en duursaamheid, terwyl foelieskerms uitstekende dekking bied en doeltreffend teen hoëfrekwensie-interferensie is.

Wapenrusting (opsioneel)

Die pantserlaag is 'n robuuste, beskermende bedekking wat toegepas word op kabels wat waarskynlik aan meganiese spanning of fisiese skade blootgestel sal word. Dit bied aansienlike beskerming teen impakte, drukkragte en skuur.

• Funksie: Om 'n ekstra laag meganiese beskerming aan die kabel te verskaf, om die binneste komponente te beskerm teen eksterne fisiese skade soos impakte, druk en skuur. Gepantserde kabels is noodsaaklik in omgewings waar die kabel aan moeilike toestande of toevallige skade blootgestel kan word.
• Algemene tipes: Algemene soorte wapenrusting sluit in staalbandpantser (STA) en staaldraadpantser (SWA). STA bestaan uit een of twee lae staalband wat spiraalvormig om die binnelae van die kabel aangebring is, wat goeie meganiese beskerming bied. SWA bestaan uit 'n laag gegalvaniseerde staaldrade wat selfs groter treksterkte en beskerming teen drukkragte bied. Die keuse tussen STA en SWA hang af van die spesifieke meganiese spanning wat die kabel na verwagting sal weerstaan.

Buitenste skede

Die buitenste skede is die buitenste laag van die kabel en bied algehele beskerming aan al die interne komponente teen omgewingsfaktore, skuur en ander eksterne invloede. Dit is die eerste verdedigingslinie vir die kabel.

• Funksie: Om die interne komponente van die kabel te beskerm teen omgewingsfaktore soos vog, chemikalieë, UV-straling en skuur. Dit bied ook 'n mate van meganiese beskerming en help om die integriteit van die kabel oor sy leeftyd te handhaaf.
• Algemene materiale: Algemene materiale vir buitenste skedes sluit in PVC (polivinielchloried), PE (poliëtileen) en PUR (poliuretaan). PVC is 'n veelsydige en koste-effektiewe materiaal wat goeie weerstand bied teen skuur, vog en chemikalieë. PE bied uitstekende weerstand teen vog en verwering. PUR bied uitstekende skuurweerstand, buigsaamheid en weerstand teen olies en chemikalieë, wat dit geskik maak vir veeleisende industriële toepassings. Die keuse van buitenste omhulselmateriaal hang af van die spesifieke omgewingstoestande waaraan die kabel blootgestel sal word en die vereiste vlak van beskerming.

Faktore om te oorweeg wanneer jy elektriese kabels kies

• Elektriese parameters
  • Spanning Gradering: Die maksimum spanning wat die kabel ontwerp is om veilig te hanteer.
  • Huidige dravermoë/ampasiteit: Die maksimum stroom wat die kabel deurlopend kan dra sonder om sy temperatuurgradering te oorskry.
  • Impedansie: Die opposisie teen die vloei van wisselstroom. Belangrik vir seintransmissiekabels.
• Omgewingstoestande
  • Bedryfstemperatuur: Die reeks temperature waaraan die kabel tydens werking blootgestel sal word.
  • Humiditeit: Die vlak van vog in die omgewing.
  • Chemiese korrosie: Potensiële blootstelling aan korrosiewe stowwe.
  • Meganiese spanning: Potensiaal vir skuur, verplettering, buiging of spanning.
  • Behoefte aan vlamvertragende, waterdigte, UV-bestande eienskappe: Spesifieke omgewingsvereistes.
• Veiligheidstandaarde en -regulasies
  • Voldoening aan plaaslike en internasionale veiligheidstandaarde: Verseker nakoming van relevante veiligheidsregulasies (bv. IEC, UL, CSA).
  • Kabelsertifiseringsmerke: Soek vir sertifiseringsmerke wat die nakoming van standaarde aandui.
• Installasie en Onderhoud
  • Buig radius vereistes: Die minimum radius wat die kabel kan gebuig word sonder skade.
  • Verbindingsmetodes: Verenigbaarheid met beëindigingsmetodes en verbindings.
  • Gemak van toekomstige instandhouding: Toeganklikheid vir inspeksie en moontlike herstelwerk.
• Koste-effektiwiteit
  • Aanvanklike aankoopkoste: Die prys van die kabel self.
  • Installasiekoste: Arbeid en materiaal benodig vir installasie.
  • Langtermyn bedryfskoste: Potensiële energieverliese en vervangingskoste.

Gevolgtrekking

In hierdie artikel het ons die verskillende tipes elektriese kabels en hul onderskeie toepassings ondersoek. Wanneer kabels gekies word, moet die toepaslike tipe gekies word op grond van spesifieke vereistes soos spanning en omgewingstoestande. Dit is ook belangrik om faktore soos installasie- en instandhoudingskoste in ag te neem om uiteindelik doeltreffendheid te verbeter, uitgawes te verminder en veiligheid te verbeter.
